工作原理

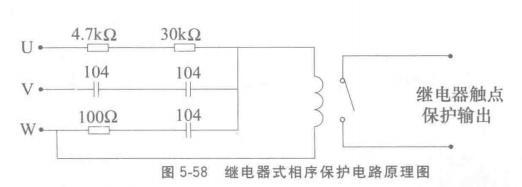

①繼電器方式 科龍KFR-I20LW/FG柜式空調器室外機相序板電路原理圖見圖5-58。電路由3個電限、3個電容、1個繼電器組成。當三相供電相序與壓縮機工作相序一致時，繼電器線圈兩端電壓為交流220V，線圈中有電流通過，產生吸力使觸點導通。當三相供電相序與壓縮機工作相序不一致或缺相時，繼電器線圈兩端電壓低于交流220V較多，線圈通過的電流所產生的吸力很小，因而觸點是斷開的。

②微處理器(CPU)方式 美的KFR-120LW/K2SI)Y柜式空調器室外機相序板相序檢測電路簡圖見圖5-59，電路由光耦、微處理器(CPU)、電阻等元件組成。

三相供電U, V, W經光耦(PC817)分別輸送到CPU的3個檢測引腳，由CPU進行分析和判斷。當檢測到三相供電相序與內置程序相同(即符合壓縮機運行條件)時，控制光禍(MOC3022 )次級側導通，相當于繼電器觸點閉合;當檢測到三相供電相序與內置程序不同時，控制光耦(M OC3022 )次級截止，相當于繼電器觸點斷開。

各品牌空調器出現相序保護時故障現象

三相供電相序與壓縮機供電相序不同時，電控系統會報出相應的故障代碼或出現壓縮機不運行的故障，根據空調器設計不同所出現的故障現象也不相同。以下是幾種常見品牌的空調器相序保護申接型式。

①海信、海爾、格力:相序保護電路大多串接在濟南壓縮機交流接觸器線圈供電回路中，所以相序錯誤時室外風機運行，壓縮機不運行，空調器不制冷，室內機不報故障代碼。
