8.安裝輔助電加熱繼電器線圈播頭 接輔助電加熱繼電器線圈端子的共有3根引線，將引線插頭安裝在室內機主板上標有“HEAT”的插座上。

9.安裝室內環溫和管溫傳感器插頭 ①插座標識 室內環溫和室內管溫傳感器共有1個插座，標有“T1”和“T2”，傳感器插座引線直接焊在室內機主板的弱電區域.連接傳感器使用對接插頭，2個對接插頭大小不一樣，接環溫傳感器的對接插頭大，接管溫傳感器的對接插頭大。 ②安裝插頭 安裝室內環溫傳感器和室內管溫傳感器的對接插頭，由于體積大小不一樣，因此安裝時不會裝反。

10.安裝室外管溫傳感器插頭 室內機主板弱電區域中標有“T3”的插座接室外管溫傳感器，室內外機連接線中最細的1束接室外管溫傳感器，將插頭安裝在對應插座上。

11.安裝顯示板插頭 室內機主板弱電區域中引針最多的即為顯示板插座，特點是標有“KEY,REC”等字樣，將顯示板插頭安裝在對應插座上。

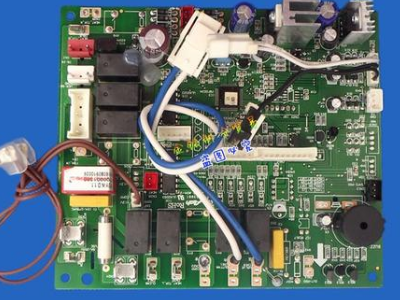

12.安裝完畢 至此，室內機主板上所有的插座和接線端子、對應的引線全部安裝完畢，電控盒內沒有多余的引線，室內機主板沒有多余的接線端子或插座。
