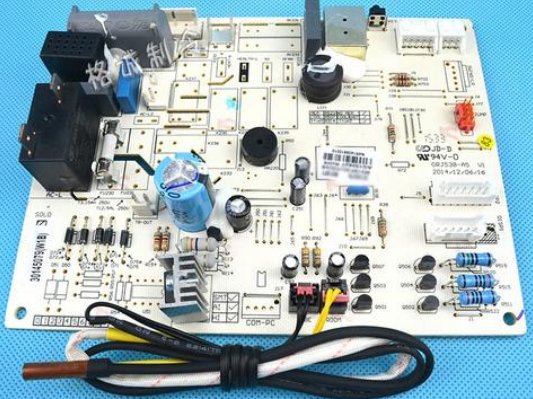

1.實物外形

通用板套件由通用板、變壓器、遙控器、接線插等組成，設有環(huán)溫和管溫2個傳感器，顯示板組件設有接收器、應急開關按鍵、指示燈。室內風機馭動電路主要由光禍和晶閘管組成。通用板設計特點如下。

①外觀小巧，基本上都能裝在代換空調器的電控盒內。②室內風機驅動電路由光禍+晶閘管組成，和原機相同。③自帶遙控器、變壓器、接線插，方便代換。④自帶環(huán)溫和管溫傳感器且直接焊在通用板上面.無需擔心插頭插反。⑤步進電機插座有6個引針，兩端均為直流12V，⑥通用板上使用漢字標明接線端子作用，使代換過程更為簡單。

2.接線端子功能

通用板的主要接線端子 共設有電源相線L輸入、電源零線N輸入、變壓器、室內風機、濟南壓縮機、四通閥線圈、室外風機、步進電機。另外顯示板組件和傳感器的引線均直接焊在通用板上，自帶的室內風機電容容量為1μF。
