拆除原機電控系統和保留引錢 拆除原機主板、變壓器、環溫和管溫傳感器,保留顯示板組件。

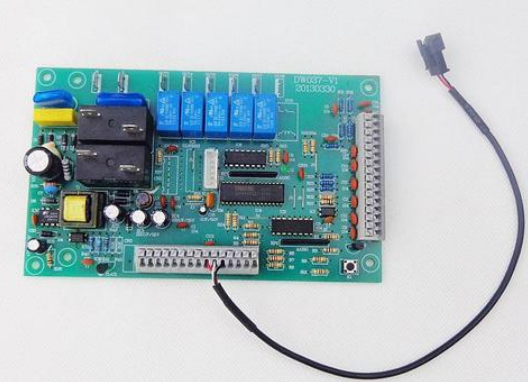

安裝電源輸入引線 將電源L輸入棕線插頭插在通用板標有一火線”的端子上,將電源N輸入藍線插頭插在標有“零線”的端子上。
安裝變壓器 通用板配備的變壓器只有1個插頭,即將一次繞組和二次繞組的引線固定在1個插頭上面。為防止安裝錯誤,在插頭和通用板上均設有空擋標識,安裝錯誤時安裝不進去。將配備的變壓器固定在原變壓器位置,并擰緊固定螺釘,再將插頭插在通用板的變壓器插座上。
安裝室內風機(PG電機)插頭
①線圈供電插頭引線與插座引針功能不對應 PG電機線圈供電插頭的引線順序從左到右:1號棕線為運行繞組R,2號白線為公共端C, 3號紅線為啟動繞組S。而通用板室內風機插座的引針順序從左到右:1號為公共端C,2號為運行繞組R,3號為啟動繞組S。從對比可以發現,PG電機線圈供電插頭的引線和通用板室內風機插座的引針功能不對應,應調整PG電機線圈供電插頭的引線順序。
線圈供電插頭中引線取出方法:使用萬用表表筆尖向下按壓引線擋針,同時向外拉引線即可取下。
②調整引線順序并安裝插頭 將引線拉出后,再將引線按通用板插座的引針功能對應安裝,使調整后的插頭引線和插座引針功能相對應,再將插頭安裝至通用板插座。
③霍爾反饋插頭 室內風機還有1個霍爾反饋插頭,作用是輸出代表轉速的霍爾信號,但通用板未設霍爾反饋插座,因此將霍爾反饋插頭舍棄不用。
