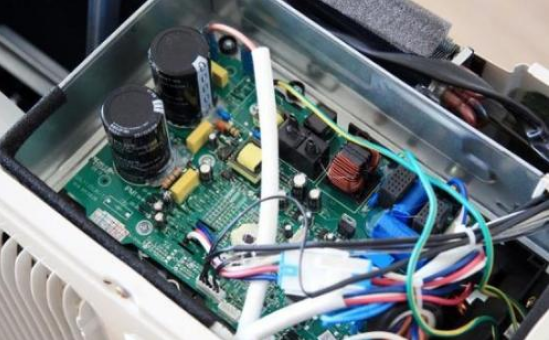

第2種方法比較復雜，但對空調器整機美觀沒有影響。且指示燈也能正常顯示。
③焊接接收器引線 取下顯示板組件外殼，查看連接引線插座，可見有2組插頭，即DISP1和DISP2。其中DISP1連接接收器和供電公共端等，DISP2連接顯示屏和指示燈。
可知DISP1插座上白線為地(GND)，黃線為5V電源(5V)，棕線為接收器信號輸出(REC)，紅線為顯示屏和指示燈的供電公共端(COM )。根據(jù)DISP1插座上的引線功能標識可辨別出另一端插頭引線功能。
掰斷接收器的小板，分辨出引線的功能后剪斷3根連接線。將通用板接收器的3根引線，按對應功能并聯(lián)焊接在原機顯示板組件插頭上接收器的3根引線上，即白線(GND)、黃線((5V),棕線(REC)，試機正常后再使用防水膠布包扎焊點。
④焊接指示燈引線 原機顯示板組件設有6個指示燈，并將正極連接一起為公共端，連接DISP1插座中COM為供電控制，指示燈負極接CPU驅動。通用板的顯示板組件設有3個指示燈(運行、制熱、定時)，其負極連接在一起為公共端，連接直流電源地，正極接CPU驅動。公共端功能不同，如單獨控制原機顯示板組件的3個指示燈，則需要劃斷正極引線，但考慮到制熱和定時指示燈實際意義不大，因此本例只使用原機顯示板組件中的1個運行指示燈。
