啟動保護裝置由啟動繼電器和熱保護器組成，它是單相異步壓縮機電動機實現自動啟動和過電流過溫升保護的專用器件，常一起安裝在壓縮機外殼上。電冰箱、空調器常用的啟動保護裝置有重錘式、PTC式啟動繼電器和過電流過溫升保護繼電器等。

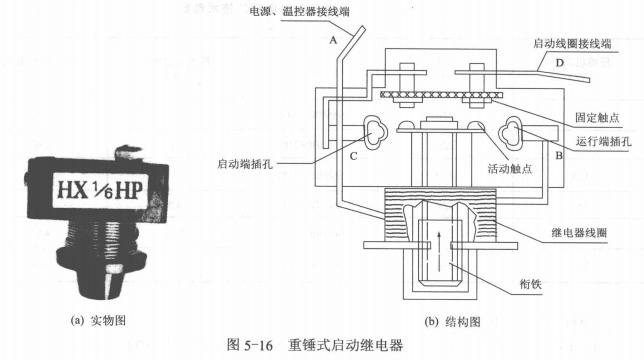

重錘式啟動繼電器結構特點：重錘式啟動繼電器是一種結構緊湊、體積小、可靠性好的啟動繼電器。重錘式啟動繼電器(如圖5-16所示)主要有電流線圈、電觸點、銜鐵和絕緣殼體等組成。

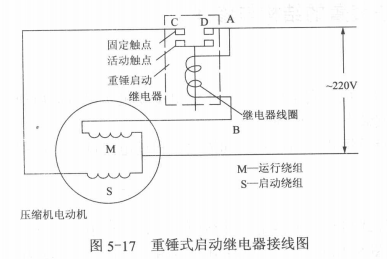

重錘式啟動繼電器工作原理：啟動繼電器的線圈和壓縮機電動機的運行繞組串聯在起，如圖5-17所示。

在壓縮機電動機接通電源的瞬間，由于只有運行繞組接入，電動機無法起動,此時有較大的啟動電流。該電流值超過了“A”點繼電器的吸合電流，街鐵被吸上，銜鐵帶動動觸點向上運動與靜觸點閉合，接通啟動繞組電源，在定子中產生旋轉磁場，使轉子轉動。而運行繞組中的電流隨著電動機轉速的升高而下降，當電動機轉速達到額定轉速的80%(約1s)時，運行繞組中的電流下降到“B”點繼電器的釋放電流值以下，繼電器線圖產生的電磁吸力無法吸住銜鐵，在自身重力的作用下，銜鐵下落使觸點斷開，從電路中斷開啟動繞組。此時，啟動繼電器線圈中雖然通過額定電流，但不足以吸動銜鐵。

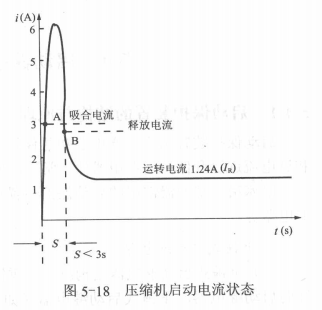

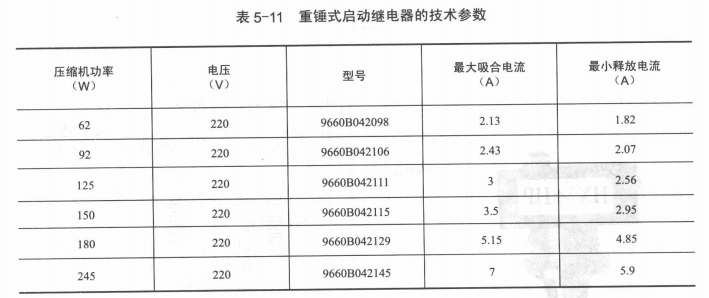

圖5-18為通過啟動繼電器線圈的電流變化曲線。表5-11列出了重錘式啟動繼電器的技術參數。
