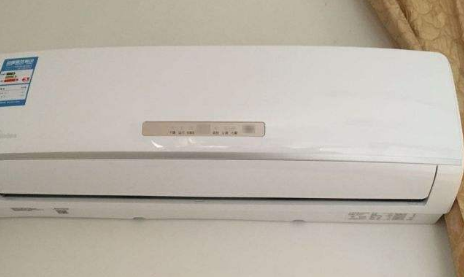

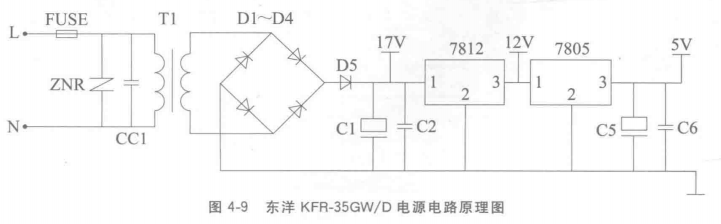

故障說明:KFR-35GW/D空調器，上電后整機不工作，導風板不能自動復位。測量空調器插頭阻值為294Ω，插座交流220V電壓正常，可大致說明變壓器正常，導風板不能自動復位說明CPU沒有工作，應首先測量5V電壓是否正常。圖4-9為電源電路原理圖。

1.測量直流5V和12V電壓

使用萬用表直流電壓擋，黑表筆接7805表面鐵殼(鐵殼為地端，相當于接②腳)，紅表筆接③腳輸出端，實測電壓為0V，說明7805未輸出電壓，應向前級檢查測量12V電壓。黑表筆不動，紅表筆接7805的①腳輸入端(相當于接7812的③腳輸出端)測量12V電壓，實測電壓為0V，說明7812未輸出電壓，應向前級檢查測量7812的①腳輸入端電壓。

2.測量7812輸入端電壓和輸出端阻值

黑表筆不動依舊接地，紅表筆接7812的①腳輸入端側量電壓，實測約為19V，說明變壓器二次繞組輸出的交流電壓、整流濾波電路均正常，應檢查12V負載是否短路和7812是否損壞。斷開空調器電源，使用萬用表電阻擋，紅表筆接12V(實接7812的③腳輸出端)、黑表筆接地(實接7805鐵殼)測量12V負載對地阻值，實測約為35kΩ，可排除負載短路故障，初步判斷7812損壞。

說明:12V負載對地阻值，主板不同結果也不相同，數值為實測結果。

3.短接7812的①腳和③腳

為準確判斷7812是否損壞，使用引線短接7812的①腳和③腳，使用萬用表直流電壓擋黑表筆接7805的②腳(地)、紅表筆接③腳輸出端，實測電壓為直流5V，從而確定7812損壞。    維修措施:更換7812穩壓塊。更換后測量7812的③腳輸出端電壓為穩定的12V， 7805的③腳輸出端電壓為穩定的5V。

總結:①實測12V電壓為0V而7812輸入端電壓正常時，不能直接確定7812損壞，應先測量12V電壓對地附值，判斷負載無短路故障后，才能確定7812損壞。② 7812和7805的最高輸入電壓為直流35V，因此短接7812的①腳和③腳不會過壓損壞7805，可以短時間試機，建議不要長時間使用。
