制冷劑的壓焓圖的用途和結構是什么?

   2020-03-23 和平3739
核心提示:制冷系統中,蒸發器及冷凝器中的制冷劑絕大部分處于飽和狀態,因此,有一個蒸氣壓力,便有一個蒸發溫度與之對應;有一個冷凝壓力,便有一個冷凝溫度與之對應。

制冷系統中,蒸發器及冷凝器中的制冷劑絕大部分處于飽和狀態,因此,有一個蒸氣壓力,便有一個蒸發溫度與之對應;有一個冷凝壓力,便有一個冷凝溫度與之對應。

非飽和狀態區域,制冷劑溫度與壓力的參數線是分開的,也就是說不再相對應To

圖中共有8青島制冷劑參數線:①飽和液體線:x=0②干飽和蒸氣線x=1③等干度線x=c④等線h=c⑤等壓線p=c⑥等溫線t=c⑦等線:s=c⑧等比體積線v=c。

對任何狀態的制冷劑,只要知道上述參數中的任何兩個,就可以在Igp-h圖上找出該狀態點的其他參數。

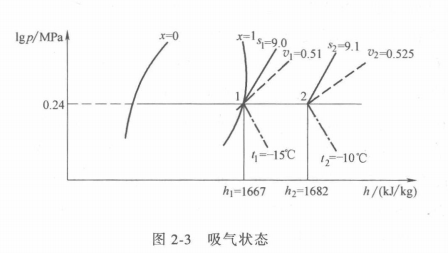

若已知壓縮機吸入的為絕對壓力0. 24MPa的干飽和蒸氣,在圖中查出吸氣狀態的其他參數值,如圖2-3所示(制冷劑為氨)。圖中縱坐標采用對數坐標。

在圖中由p=0.24MPa等壓線,找與x=1干飽和蒸氣線的交點1,再通過1點找出:t1=-15℃   v1=0.51 m3 /kg  h1=1667kJ/kg  s1=9.0kJ/(kg·K),若壓縮機的吸入壓力不變,吸入蒸氣溫度為-10℃,用lgp-h圖讀出吸入蒸氣的焓h2、熵s2及比體積v2的數值,并說明壓縮機吸入蒸氣狀態。

從圖2-3中,已知p=0.24MPa,吸入蒸氣溫度為-10℃,在壓焓圖上查。先由p=0.24MPa等壓線找與t2=-10℃等溫線交點2,通過2點查出: h2=1682kJ/kg s2=9. 1 kJ/ (kg·K)    V2=0.525 m3/kg,其吸氣過熱為t過熱=t2-t1 =[-10-(15)]=5℃。
