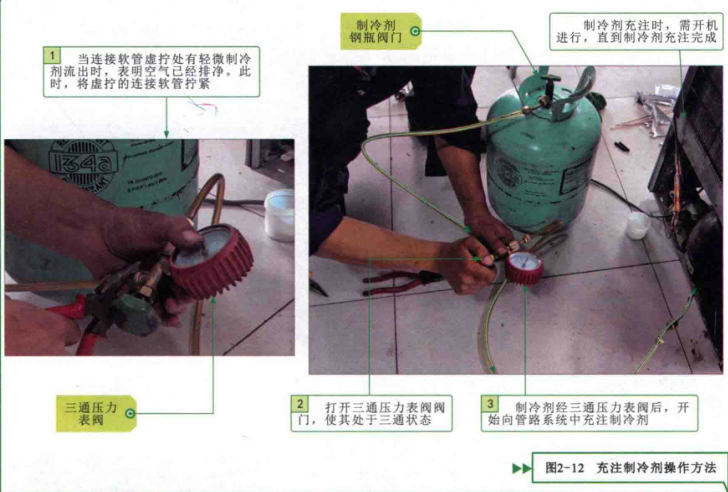

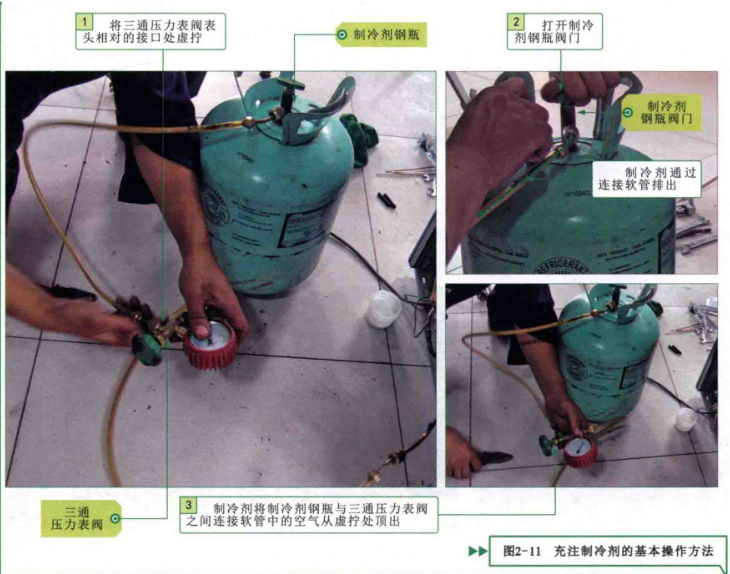

如圖2-11所示。將三通壓力表閥閥門打開，開始充注制冷劑，如圖2-12所示。

充注制冷劑操作一般要分多次完成，即開始充注制冷劑約10s后關閉壓力表閥、關閉制冷劑鋼瓶，開機運轉15min后，開始第二次充注；同樣，充注10s左右后，停止充注，再連續運轉15min，開始第三次充注，如此反復，一般可分為6次充注，充注時間一般應控制在一個半小時內，在充注過程中可同時觀察壓力表顯示低壓力。

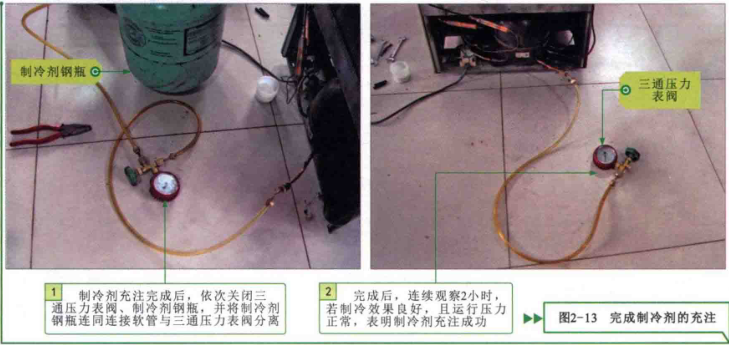

判斷制冷劑充注是否完成。制冷劑充注完成后，應按要求將閥門關閉，完成制冷產品充注制冷劑的操作，如圖2-13所示。
