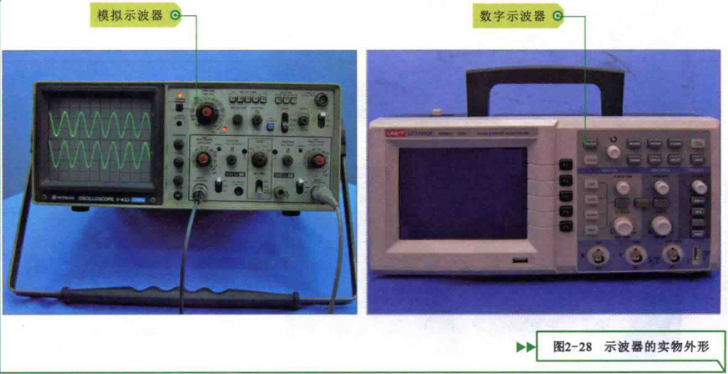

在制冷產品電路系統的維修中，可使用示波器檢測電路各部位的信號波形，示波器可以講電路中的電壓波形、電流波形直接顯示出來，提高維修效率，并能盡快找到故障點，常用的示波器主要有模擬示波器和數字示波器兩種，其外形如圖2-28所示。

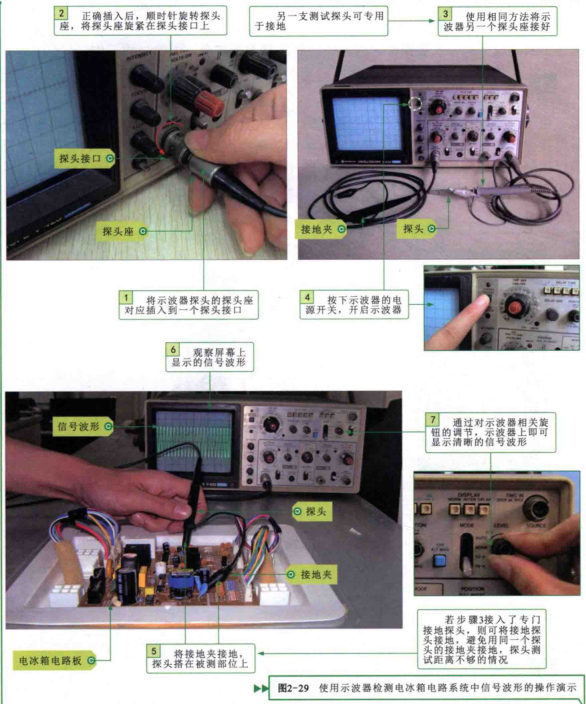

使用示波器檢測的操作方法相對復雜一點，重點是要做好檢測前的準備工作、測試線的接地和實際檢測操作，注意，若檢測帶交流高壓的電路部分，則應使用隔離變壓器，圖2-29為使用示波器檢測電冰箱電路系統中信號波形的操作演示。

使用示波器檢測信號之前，可通過顯示屏看到信號波形，若出現補償不足或補償過度的情況時，則需要使用一字槽螺釘旋具微調探頭上的調整鈕，直到示波器的顯示屏上顯示正常的波形，再對電路部分進行檢測。
