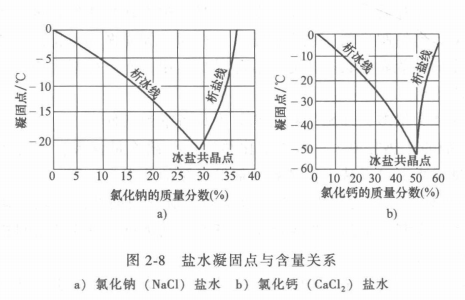

鹽水的性質(zhì)與溶液中的鹽量多少有關(guān)。鹽水的凝固點取決于鹽水的含量，圖2-8中的a和b圖分別表示氯化鈉鹽水和氯化鈣鹽水的凝固點與含量關(guān)系。圖線中左邊曲線表示出隨鹽水的含量增加，鹽水的凝固點就降低，一直到冰鹽共晶點為止，此點相當于全部鹽水凍結(jié)成一塊冰鹽結(jié)晶體，冰鹽共晶點是最低的冰點，如果鹽水的含量不變，而溫度降低.低于該含盆所對應的冰點時，則有冰從鹽水中析出，所以共晶點左面的曲線就是析冰線。由此可見，當鹽水含量一定時，其凝固點的溫度也是一定的，在一定范圍內(nèi)，含量增加，冰點降低。當含量超過共晶點時，就會有結(jié)晶鹽從鹽溶液中析出而冰點升高，所以冰鹽共晶點右面的曲線又稱析鹽線。不同的鹽水溶液共晶點是不同的，如氯化鈉鹽水，質(zhì)量分數(shù)為23.1%時，共晶點溫度為-21.2℃；氯化鈣鹽水，質(zhì)量分數(shù)為29.9%時，其共晶點溫度為-55℃。所以我們在選擇鹽水溶液時，鹽的含量一定要適中。過大和過小都是不利的。一般情況是使鹽水凝固點比系統(tǒng)中制冷劑蒸發(fā)溫度低4~8℃。

氯化鈉等鹽水溶液最大的缺點是對金屬有強烈的腐蝕作用。實踐證明，金屬被腐蝕與鹽水溶液中的含氧量有關(guān)，含氧量越大，腐蝕性越強。鹽水中的氧主要來自空氣，為了減少含氧量最好采用封閉式鹽水系統(tǒng)，減少與空氣接觸。此外，可向鹽水中加一定量的緩蝕劑，一般采用氫氧化鈉(NaOH)和重鉻酸鈉(Na2Cr2O7),溶液呈堿性反應(pH值≈8.5)，可用酚酞試劑測試。注意重鉻酸鈉有毒，能使皮膚破裂，有腐蝕作用，調(diào)配溶液時應小心。

鹽水中加緩蝕劑最適宜的添加量為:

1m3氯化鈉鹽水溶液應加入NaOH 0. 87kg, Na2Cr2O7 3. 2kg,1m3氯化鈣鹽水溶液應加入NaOH 0. 32kg, Na2Cr2O7 1.6kg,重鉻酸鈉與氫氧化鈉的質(zhì)量之比應為100：27，即每100kg重鉻酸鈉需加入27kg氫氧化鈉。

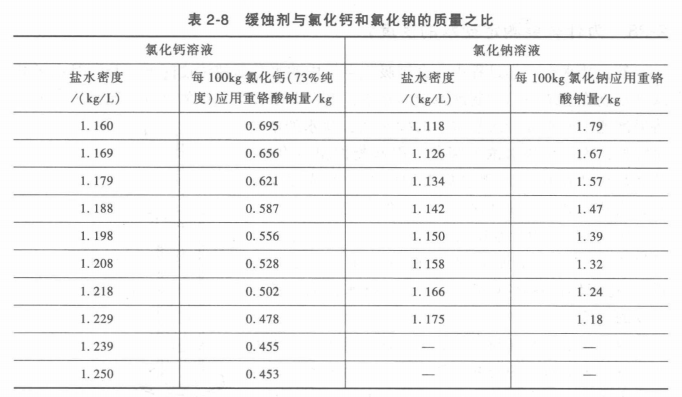

緩蝕劑與氯化鈣和氯化鈉的質(zhì)量之比見表2-8。
