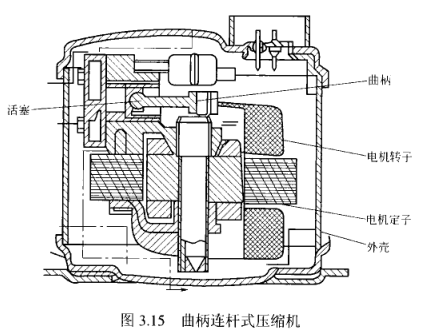

曲柄連桿式壓縮機。圖3.15所示的為曲柄連桿式壓縮機的結構圖。其結構除了以曲柄代替曲軸外，作用基本與曲軸連桿式相同，在此不再贅述。

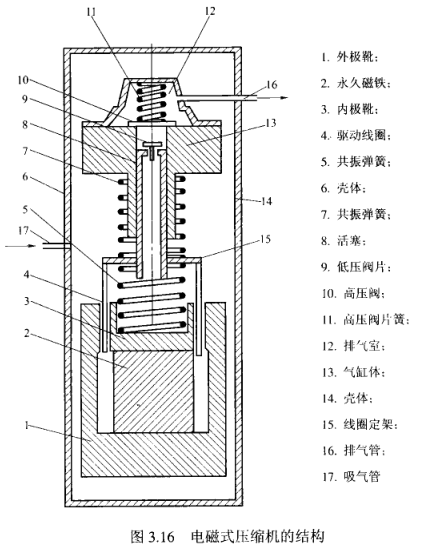

電磁式壓縮機。電磁式壓縮機是利用通以交流電的線圈產生的交變磁場與永久磁場之問相互作用，直接驅動活塞做往復運動的壓縮機。圖3.16所示為電磁式壓縮機的結構示意圖。

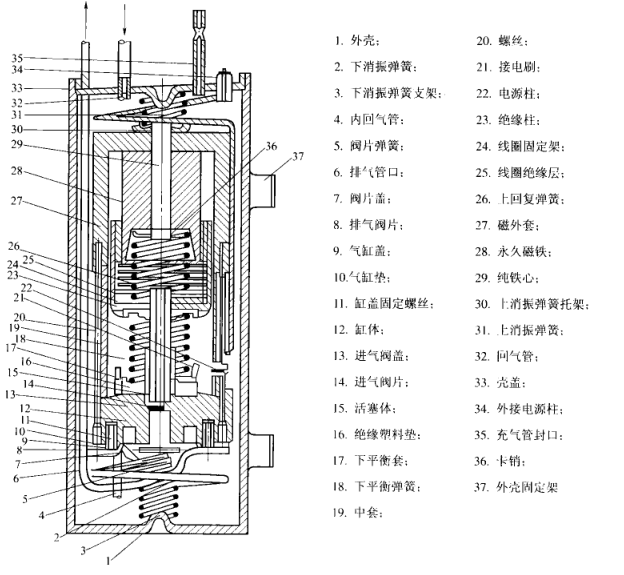

在永久磁鐵2的頂端裝有內極靴3，而在其外部套有外極靴1。驅動線圖4插于內外極熾之問。當其中通以交流電流時，產生大小與方向均周期性改變的交變磁通，它與內外極攻問的永久磁場相互作用，便產生周期性變化的引力和斥力，借此推動自身及與之相連的活塞8做往復運動。兩個共振彈簧5與7分別置于活塞8下端的擋環兩側，起著緩沖與限位的作用。活塞8的上頂端有一低壓閥片9，當活塞向下運動時，低壓閥片9便開啟，充滿在密封殼體6內的氣態制冷劑便經過活塞下端的通道進入氣缸內，而當活塞向上運動時，低壓閥片即閉合，活塞將制冷劑蒸氣壓縮至高壓。氣缸體13的頂部中心處裝有一高壓閥片10，在高壓內片簧11的作用下，只允許高壓蒜氣由氣缸進入排氣室12，而不允許高壓制冷劑菊氣逆向流回氣缸內。排氣室12同時還具有消音作用。全部結構以彈簧支持在密封殼體中。低壓氣態制冷章自吸氣管17進入，并充滿整個殼體。實際的電磁式壓縮機結構如圖3.17所示。
