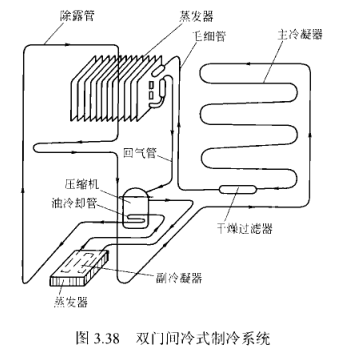

圖3.38是雙門間冷式電冰箱的制冷系統流程圖。這種冰箱只設一個翅片式蒸發器，設有主、副兩個冷凝器,副冷凝器兼作融霜水蒸發器的加熱管。有些設有壓縮機機油冷卻管，有些不設。圖3.38為帶除露、油冷卻和融霜水自動蒸發的系統。系統中制冷劑的流向是:

壓縮機→副冷凝器→油冷卻管→除露管→干燥過濾器→毛細管→蒸發器→回氣管→壓縮機。
