氮泵系統的自動控制包括低壓循環貯液桶和氨泵的自動控制，它是強制供液系統自動控制的主要組成部分。

1.制冷工藝對氨泵系統的要求

(1)為保證蒸發器的供液和氨泵的正常工作，要求低壓循環貯液桶保持一定的液位。為保證氣液分離的效果，要求低壓循環貯液桶的上部保持適當?shù)目臻g，因此低壓循環貯液桶的正常液位一般控制在立式桶的30%處，臥式桶在其直徑的1/4處。

(2)為防止氮液進入壓縮機，保證壓縮機的正常運行，要求當?shù)蛪貉h(huán)貯液桶內的液位達到超高液位時，應立即切斷壓縮機電抓，井同時發出聲光報鈴信號。

(3)為防止向蒸發器供液過多，影響蒸發壓力，必須在壓力超過一定值時(也就是流量超過一定值時)，實現流量自動旁通。

(4)為保護氛泵和解決氮泵因氣蝕現象不上液而采取相應的措施。

2.氨泵系統自動控制原理圖

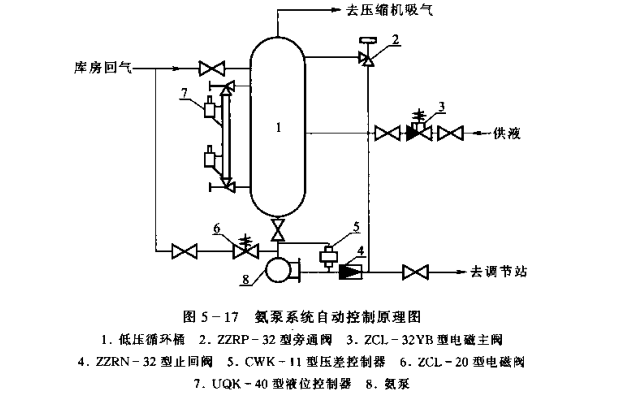

圖5-17所示為氨泵系統自動控制原理圖。
