蒸發(fā)器修補：如果蒸發(fā)器出現(xiàn)腐蝕形成的泄漏孔，可以采用下面幾種方法進行修補:

(1)簡易修補法  將蒸發(fā)器漏孔周圍處理干凈，用自凝牙托粉和自閉牙托水，按10:6比例調(diào)和，待數(shù)分鐘后，粘絲即可涂于漏孔處，面積視漏孔大小而定，厚度以2~3mm為宜。

(2)膠粘修補法  將蒸發(fā)器漏孔周圍的油污拭凈，然后用環(huán)氧樹脂金屬膠或分裝于兩管現(xiàn)場配制的CH-31型膠粘劑粘接(兩管的膠擠出等量后調(diào)勻),在洞的2mm周國涂復(fù),使其國化24~48h為了保險起見，可以進行第二次涂復(fù)，范圍可再大一些。也可以用1mm厚的鋁片找凈后，涂上粘膠復(fù)于洞上，固化后即可。

   (3)酸洗埋接法  先將蒸發(fā)器漏孔周轉(zhuǎn)用細(xì)砂皮處理干凈，再用1%稀確酸溶液處理，稍等片刻后抹一層三氧化鐵，過1min后，用氧化鋅溶液作助埋劑，用300W電閣鐵或火烙鐵進行錫焊，焊補完后把殘余的所化鋅溶液清洗干凈。

(4)錫鋁焊接法 找一些碎鋁片和錫塊,按2.5:5.5的比例(即2.5份鋁,5.5份錫),加熱焙化鑄成15~2mm宜的鋁錫埋條。把落發(fā)器漏孔周國用刀到干凈，然后用300W電烙鐵將焊條熔化，可在焊接部位下面用酒精燈加溫，直到漏孔都被焊料填滿，再用錫條(不含松香和均油)進行搞錫，使其表面光滑。

(5)用環(huán)氧樹脂粉摩擦焊接法  用一塊刻印刷線路板，用三氧化鐵除去教銅層，然后將環(huán)氣樹脂板狂成粉來，用80目銅絲網(wǎng)過季，與松香粉混合，各占50%，再在漏孔的周圍放一些配對的焊劑，用300W電烙鐵與錫條在漏孔處用力摩擦，即可將漏孔處焊牢。

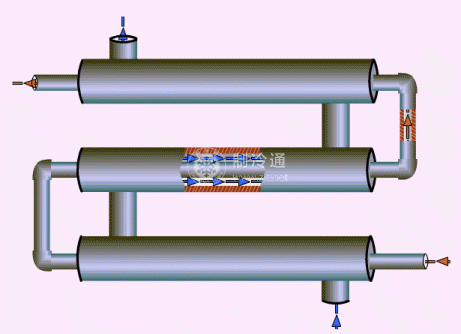

冷凝器修補

 如果冷凝器(鋼絲盤管式)的蛇形盤管與鋼絲脫埋。具體修補方法是:將鋼絲和蛇形盤管上的黑漆涂層副除干凈，用細(xì)廠紙將點焊處砂光，用去漆皮的漆包線將鋼絲和交管捆扎緊，最后用烙鐵把漆包線、蛇形盤管和鋼絲牢牢焊在一起。

如果冷凝器管頭或連接焊部位出現(xiàn)泄漏。進行焊補時，一定要放凈制冷劑。補應(yīng)用銀焊，并盡量做到焊補時間短,動作快、補漏準(zhǔn)確。焊補時一般 選用小號焊槍埋嘴,火焰不能 過于強烈,要求補漏一次成功。
