Y系列誘導器在結構上有很多相同的構件，差別較大的只是立式與臥式誘導器的盤管和凝水盤的布置有所不同，這兩類誘導器的結構分別介紹如下:

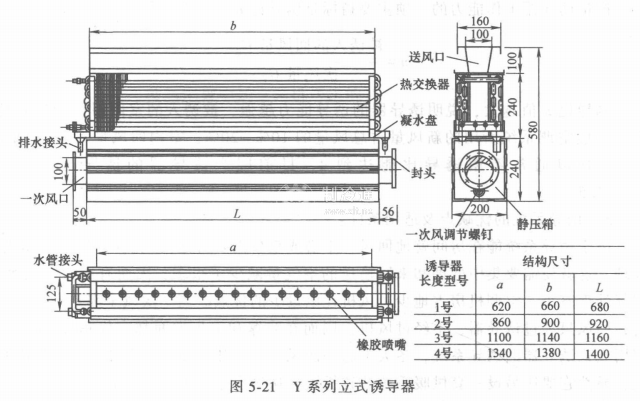

立式誘導器圖5-21所示為Y系列立式誘導器構造示意圖。圖示為立式雙面回風誘導器，如果把回風面任意一側的盤管拆除后裝上一塊擋板，則可成為單面回風誘導器。

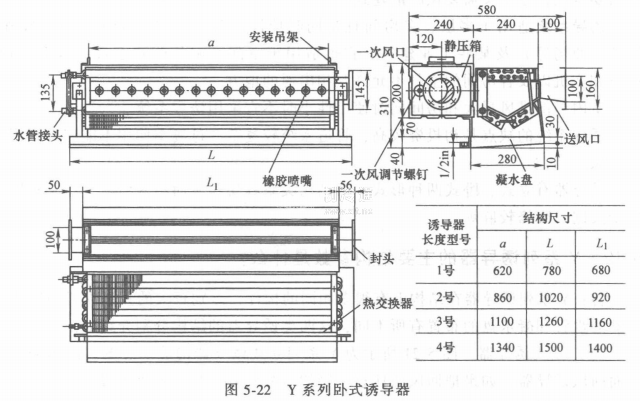

臥式誘導器圖5-22所示為Y系列臥式誘導器構造示意圖。圖示為臥式雙面回風誘導器，如果把位于上面的盤管拆除后裝上一塊擋板，則成為單回風誘導器。

由于立式與臥式誘導器有很多地方尺寸是相同的，因此未特別說明的參數對于立式與臥式誘導器通用。

Y系列誘導器的產品一律不帶外殼，應用時都必須考慮暗裝或加裝外殼。
