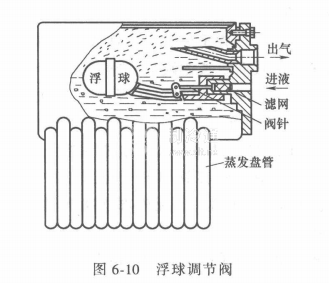

低壓浮球閥是以低壓液面的高低來控制進液量的調節閥，也是自動調節蒸發器流量的節流器，圖6-10所示為小型制冷設備用的低壓浮球閥。它與下面的蒸發盤管結合一體，成為節流閥與蒸發器的組合體，浮球與閥針由杠桿、鉸鏈連接組成進液控制閥。當液面下降時，浮球與液面一起下落，閥針被打開或開大，進液量增大。當液面上升，浮球隨液面上升，而關小閥門，進液量減少;當液面上升到控制高度時，閥針就關閉閥門，停止進液。所以浮球閥是將液面的變化作為調節流量的動力。

根據使用場合不同，也有將浮球閥與蒸發器分離開來，然后用管子把兩者連接。如殼管滿液式蒸發器與低溫設備的中間冷卻器，可采用浮球閥來控制液面。用浮球閥控制滿液式蒸發器，可以避免壓縮機產生液擊的危險。

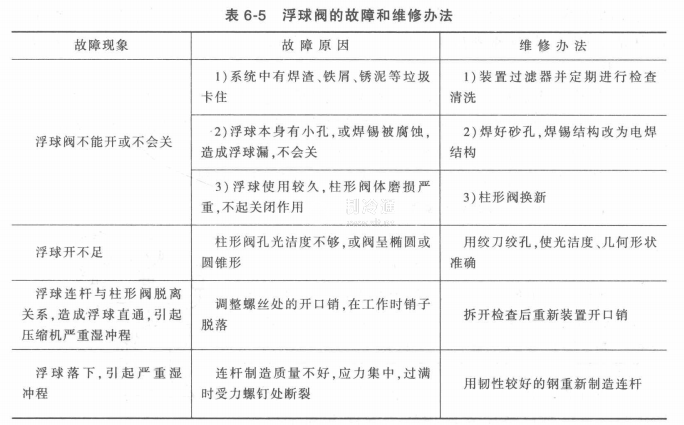

浮球調節閥失靈的主要原因是容器內的液面經常波動，引起浮球閥啟閉頻繁，閥芯與閥座很容易磨損。浮球閥的故障和維修辦法見表6-5。
