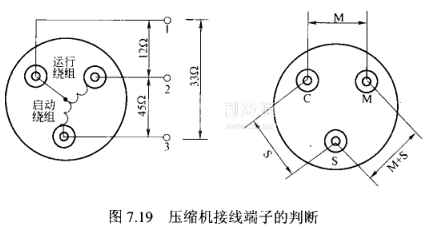

由圖7.19中的結果可知，2與3之間的阻值最大為45Ω，是運行繞組與啟動繞組的電阻值之和，說明另一引線柱1為運行繞組與啟動繞組的公共接頭。1與3之間的電阻值是33Ω，為次大電阻，應是啟動繞組的電阻值;1與2之間的電阻值是12Ω，為最小電阻，應是運行繞組的電阻值。因此，可以判斷引線柱1為公共接頭，引線柱2為運行繞組接頭，引線柱3是啟動繞組接頭。

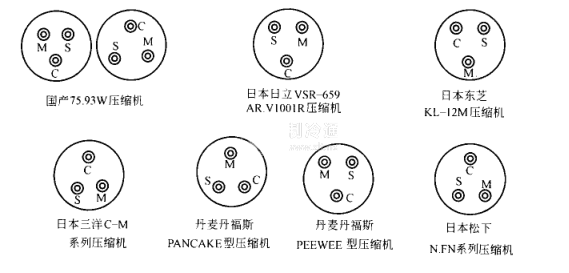

常見的電冰箱用壓縮機的接線端子，可通過圖7.20所示的圖來進行識別，觀察位置為面對壓縮機外接端子。

但是，從東芝KL-12M型壓縮機接線端子上測得的直流電阻值的大小，不同于一般壓縮機電機繞組電阻值大小的規律，即運行繞組的電阻小，啟動繞組電阻大。其特點是啟動繞組接在運行繞組的中點上，如圖7.21所示。這樣接線的目的是為了改善壓縮機電機的啟動性能。

電機繞組的電阻值與其溫度有關。溫度越高，電阻值越大，因此，電阻值的測量應在壓縮機停止運行4小時后進行，以保證測值的準確性。
