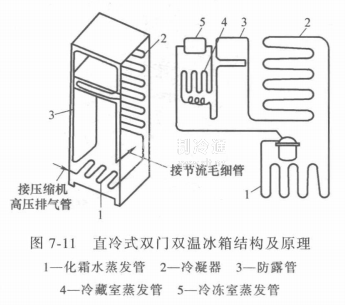

直冷式雙門雙溫電冰箱與風冷式雙門雙溫電冰箱溫度特性相同，結構上也大同小異，主要區別是在冷凍室和冷藏室分別設置蒸發器，兩個蒸發器串聯接入制冷系統中，如圖7-11所示。制冷劑先通過冷藏室的蒸發器，然后進入冷凍室的蒸發器，兩個室溫通過自然對流冷卻方式冷凍、冷藏食品，所以通常稱為直冷式雙門雙溫電冰箱。這種冰箱有的還將冷凝器藏于箱體的后壁內，節省了占用的空間，且冷凝器是平板面，灰塵附著少，容易清除，可避免因放熱性能劣化而引起的耗電增加。

冷凝器是由防露管、化霜水蒸發管及冷凝器3部分組成的，并使高壓制冷劑液化。防露管緊接冷凝器并延長到箱門上，用來防止門口四周凝露。這樣，內藏式冷凝器的放熱量較外設冷凝器的放熱量減少，并廢除了過去采用的防露電熱絲，在節省電耗方面起了一定的作用。

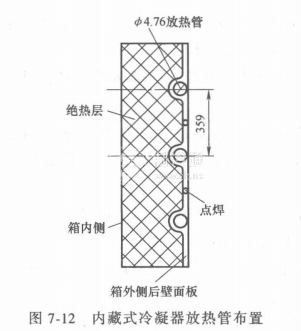

內藏式冷凝器結構如圖7-12所示。它是將冷凝器盤管點焊在箱體后壁薄鋼板里層，使放熱管固定，放熱管的另一側緊靠絕熱層泡沫塑料之后，這樣后壁面板即成了散熱板。

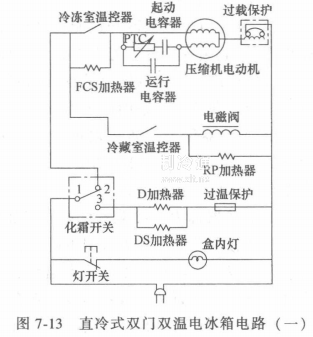

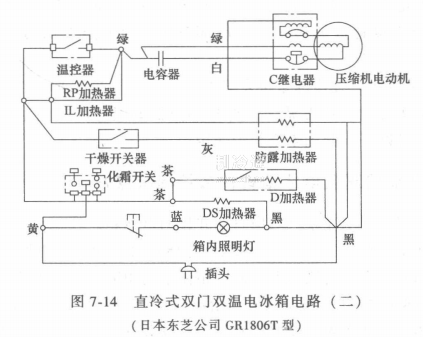

直冷式雙門雙溫電冰箱控制電路如圖7-13和圖7-14所示，它具有以下特點:

溫度控制

1)冷藏室溫度控制。溫度控制器由雙感溫系統組成，因此有兩個感溫管(A和B),當冷藏室溫度達到3.5℃時，A感溫系統C. C. I溫控器觸點斷開，電磁閥電源被切斷而關閉，制冷劑不能進入冷藏室蒸發器蒸發制冷。當蒸發器溫度達到B感溫系統控制值時，C. C. I溫控器使電磁閥接通，電源開啟，制冷劑流入冷藏室蒸發器制冷。

2)冷凍室溫控器。冷凍室溫控器直接控制壓縮機組的開停，同時化霜開關也與溫控器裝在一起?；謩?dòng)控制時，化霜開關觸點1-3接通，冷凍室溫控器斷電，壓縮機停轉;化霜加熱絲(D加熱器)工作，冷凍室化霜?；Y(jié)束，化霜開關自動復位，1-2觸點接通，壓縮機運轉。
