全封閉式壓縮機的特點是電動機與壓縮機共用一根主軸(往復活塞式),利用彈簧將壓縮機組懸掛在殼體內。機殼分上、下兩部分,內部組件裝配后,用焊接方法將上、下接口密封。封閉機殼的外部引出吸氣管、排氣管及工藝管,電動機的電源線通過接線端子經燒結工藝后固定在機殼壁上;機殼底設有彈性墊片,通過內部機組減振彈簧和外部減振橡膠圈配合,大大降低壓縮機的振動和噪聲。封閉壓縮機主要由機殼、活塞連桿組、曲軸、汽缸、氣閥及潤滑機構等組成。

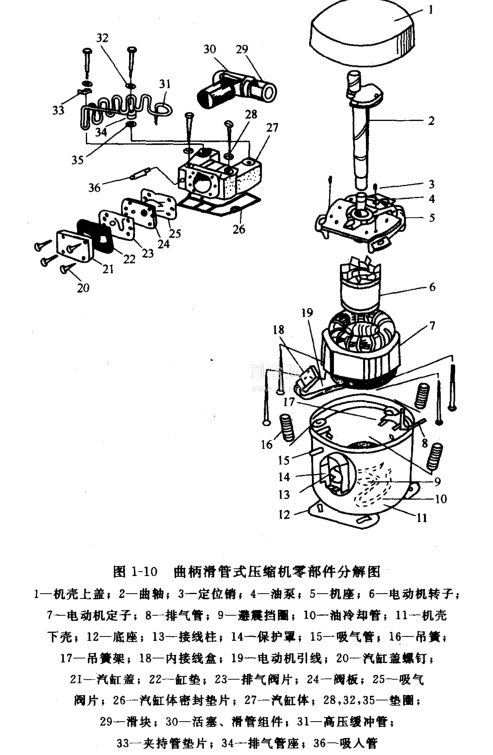

圖1-10所示為曲柄滑管式壓縮機零部件分解圖。
