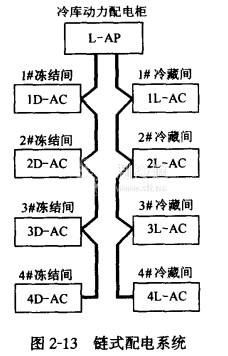

3.鏈?zhǔn)脚潆?/span> 主庫冷間(冷卻、冷凍、冷藏)采用鏈?zhǔn)脚潆?，因?yàn)槊恳焕溟g設備容量較小，彼此相距很近，且又距離低壓配電室較遠，故采用鏈?zhǔn)脚潆?，每一回路鏈?zhǔn)竭B接的配電箱(或啟動柜)一般不宜超過5臺。如圖2-13所示。
供電給容量較小的用電設備的插座，采用鏈?zhǔn)脚潆姇r(shí)，每一條環鏈回路的插座數量可不受5個的限制，可適當增加數量。
4.柴油發電機接線方案 冷庫常用柴油發電機的單機容量在500kW以下，發電機的電壓多為400V，機房可以獨立工作，多臺機組可以單母線運行，也可以母線分段運行，主要是以滿足用電負荷為標準。主接線應滿足以下要求:
a.電業部門不允許與市網并網運行，因此柴油發電機供電主開關與市電主開關之間，要可靠連鎖，當設置內外電源自動切換時，應防止內外電源瞬時誤并列。b.并列運行的柴油發電機組要設置母聯開關，以增加靈活性。c，備用機組要充分考慮其運行的靈活性。d.柴油發電機組供電時，市電電源計費電度表不應工作。e.對不需要柴油發電機組供電的低壓配電回路，在市電停電后，應自動或手動切除。

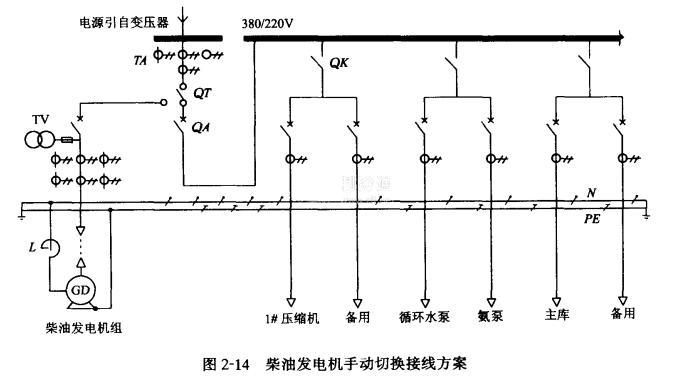

圖2-14為一臺柴油發電機作為備用電源的主接線，當市電停電后，手動切換，接通柴油發電機，當市電停電恢復供電后，手動切除柴油發電機組。

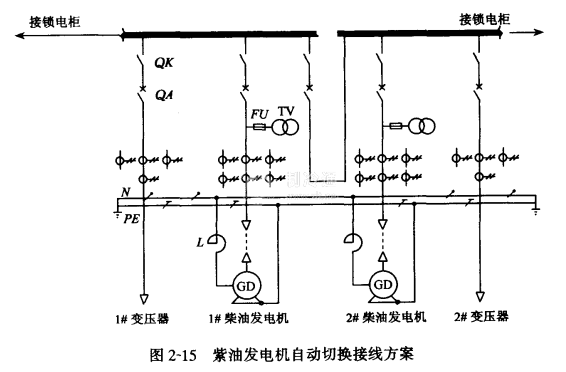

圖2-15為兩臺柴油發電機組，分別接在兩段低壓母線上，兩臺機組既可分段運行，又可并列運行，比較靈活，但是要注意柴油發電機供電主開關與市電主開關之間，要可靠連鎖，當設置內外電源自動切換時，應防止內外電源瞬時誤并列。
