1.按照型式和接線選擇

a.采用一個單相電壓互感器的接線，儀表和繼電器接于同一個線電壓上，作為備用電源進線的電壓監視。原理接線如圖2-21所示。

b.采用二個單相電壓互感器接成V形的接線，儀表和繼電器接L1~L2; L2~L3與兩個線電壓，用于主接線較簡單的變配電所。原理接線如圖2-22所示。

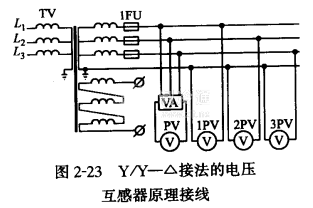

c.采用一個三相五鐵芯三繞組的電壓互感器，或三個單相三繞組的電壓互感器接成Y/Y-△的接線，儀表和繼電器接于三個線電壓上，輔助二次繞組接成開口三角形，構成零序電壓過濾器，用于需要絕緣監視的變配電所。原理接線如圖2-23所示。

2.按照容量和準確度選擇 冷庫變配電所中供測量、計量和保護用的電壓互感器，其二次負荷較小，一般能滿足儀表對電壓互感器準確度的要求，只有在利用電壓互感器作為控制電源(如交流操作)，或當電壓互感器二次側接有經常通電的事故照明燈時，才需要校驗電壓互感器的準確度。
