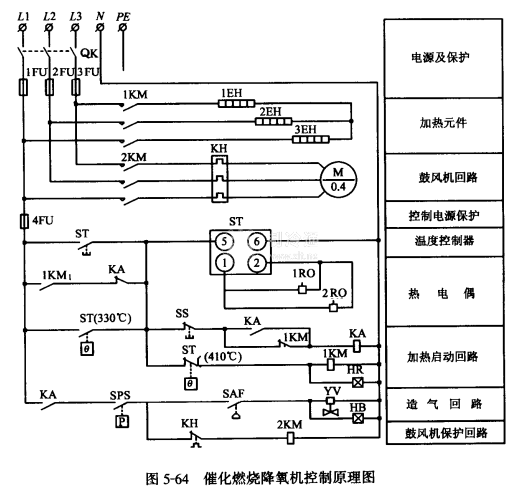

圖5-64是CR-20型催化燃燒降氧機控制原理圖。操作順序如下:

A.接通電源開關QK;

B.按下SF啟動按鈕.1KM接觸器線圈得電，其主觸點閉合，加熱元件1-3EH接通。同時IKM，輔助觸點閉合自鎖，使加熱元件和沮度控制器ST回路保持連續通電工作，催化然燒反應器的底部開始預熱，同時紅色信號燈HR點亮;

C.經IRO溫度傳感器檢測溫度達到330℃后，SI，常開觸點閉合，進一步加熱;當溫度達到410℃后，ST常閉觸點斷開，1KM接觸器線圈失電，切斷加熱元件電路，停止加熱;

D.1 KM接觸器線圈失電，I K-M常閉觸點通電，中間繼電器線圈KA得電，KA常開觸點閉合自鎖;

E.中間繼電器KA常開觸點閉合，2KM接觸器線圈得電.其主觸點閉合，若水流壓力開關也是閉合的，鼓風機就啟動運行。當鼓風機投入運行時，如果庫氣流開關是閉合的，燃料氣電磁閥通電開啟，催化燃燒降氧機開始造氣。藍色信號燈HB點亮;

F.當溫度低于410℃時，溫度控制器ST常閉觸點接通，又開始加熱，通過ST的通斷，使反應器內的溫度始終保持在410℃;

G.如果系統不造氣，其原因是: a. SAF庫氣流開關沒有閉合; b. SPS水壓力開關沒有閉合; c.沒有提供燃料。
