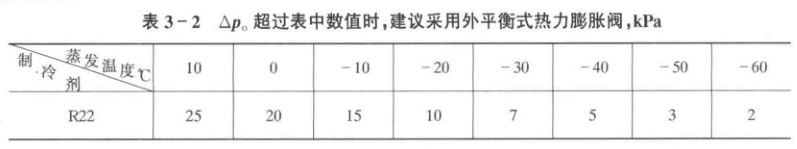

熱力膨脹閥根據其平衡方式有內平衡式和外平衡式之分。內平衡式熱力膨脹間是通過閥體內部的通道，將膨脹閥出口(即蒸發器進口)的制冷劑的壓力傳遞給感應元件。外平衡式熱力膨脹閥則通過外平衡管，將蒸發器出口的制冷劑壓力傳遞給感應元件。兩種型式的適用場合不同，內平衡式熱力膨脹閥適用于管內流動阻力較小的小型蛇管蒸發器，而外平衡式熱力膨脹閥則用于蒸發器管路較長、管內制冷劑流動阻力較大及帶有分液器的場合。在實際應用中，當阻力值超過表3一2所規定的數值時.建議采用外平衡式熱力膨脹閥。

    感溫包是熱力膨脹閥的工作感溫元件，其充灌方式有液體充灌式、氣體充灌式和交叉充灌式三種。通常感溫包采用液體充注式和氣體充灌式的熱力膨脹閥適用于高、中溫制冷系統，而交叉充灌式的熱力膨脹閥比較適合于低溫制冷系統。

在選擇熱力膨脹閥時，首先應根據制冷裝置的具體要求選定感溫包的充注方式，并根據蒸發器的壓力降和是否使用分液器的情況來確定是否選用外平衡膨脹閥。同時在選擇熱力膨脹閥時.也應考慮膨脹閥進口與出口處的連接尺寸，應當與液體管和蒸發器的連接尺寸相一致。在蒸發器的入口管路上，管徑稍小一些也是允許的。

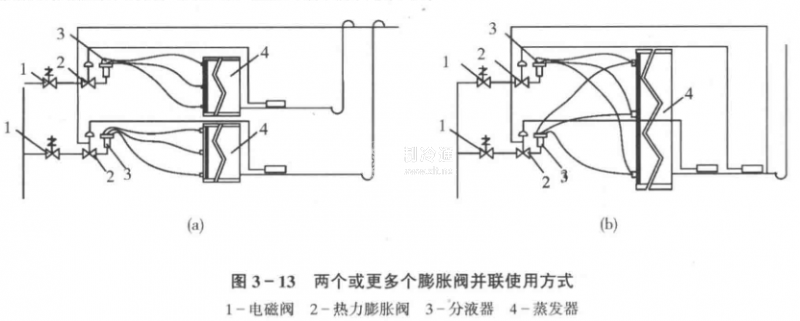

    負荷變化較大的裝置采用兩個或更多個膨脹閥并聯的情況，布置方式如圖3一13所示。圖中的方式，在低負荷時關閉一個膨脹閥，蒸發器利用面積減少一半;在方式情況下蒸發器利用面積不變，可以減少溫差，提高運行效率。
