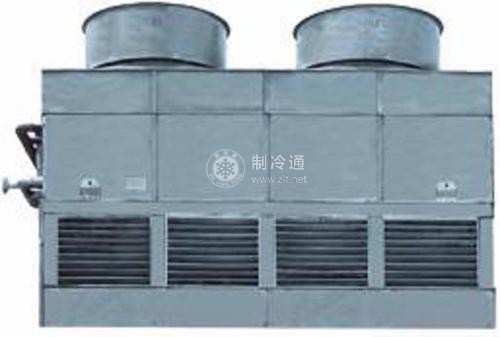

蒸發式冷凝器的傳熱模式相對于蒸發器沒有大的變化，一般情況下，蒸發式冷凝器的換熱盤管模式確定后，設備的循環風量以及噴淋和水流量都相對固定了，只要確定冷凝溫度和空氣中的相對濕度，其排熱能力也就可以確定了。但經過科研人員的努力和測試，這種設備還是出現不少的產品。

業內普遍認知的傳熱盤管由圓管演變成橢圓管，橢圓形的管子可以排列得更加緊湊，從而在同等空間內獲得比圓管更大的盤管表面積;也同時具有更小的空氣阻力，允許有更大的循環水量。這種橢圓盤管構成的蒸發式冷凝器型號通常稱為ATC-E型。這種蒸發式冷凝器在國內大量使用。

為了進一步提高蒸發冷卻能力和干冷能力，又研發了一種獨特的螺旋產品橢圓管(帶內螺紋)盤管技術。翅片橢圓管比普通翅片圓管具有更小的空氣阻力，從而節省用水和能耗。由這種盤管構成了新型的eco-ATC蒸發式冷凝器。

在eco- ATC蒸發式冷凝器的基礎上，為了節約用水，在螺旋產品橢圓管(帶內螺紋)盤管和擋水板的上方，又增加了一組帶鋁翅片的不銹鋼盤管，使這種蒸發式冷凝器能完全在干式狀態下運行，這種蒸發式冷凝器的系列號為ATC-DC-EF型。這種設備在美國Wichita KS(堪薩斯州威奇托市)附近的一家肉制品加工廠進行每天24h運行測試，用三種不同系列的蒸發式冷凝器比較，冷凝溫度35℃ ,濕球溫度25. 6℃ ,得出的運行比較結果是，在濕球溫度比較低的地區，這種新型的蒸發式冷凝器比傳統的設備在運行費用上要節省75%以上，適合在我國北方、西北地區使用，特別是缺水的地區，工程的制冷量又比較大，完全干式運行解決不了的制冷項目。使用這種設備的前提是:需要環境氣候污染比較輕，配套有好的水處理設備。否則環境和水中的污垢很容易把換熱盤管上的翅片堵死，使換熱效果急速下降。
