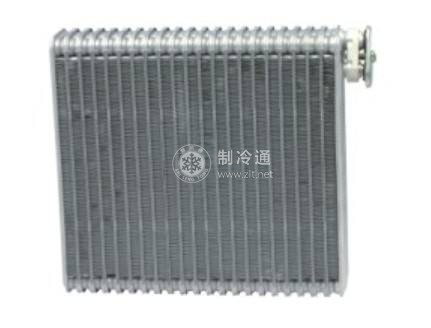

為了提高空調(diào)蒸發(fā)器的性能，常對(duì)其表面進(jìn)行親水膜處理。由于空調(diào)蒸發(fā)器表面溫度低于環(huán)境空氣的露點(diǎn)溫度，通過(guò)蒸發(fā)器表面的空氣就會(huì)在蒸發(fā)器表面冷凝析出水。凝露水不但加大了風(fēng)壓損失，而且使風(fēng)量減小、制冷量減小。因此，提出了在肋片表面進(jìn)行親水膜處理，

即利用化學(xué)方法使翅片表面生成一層厚15m~25m的親水膜層，使原來(lái)的珠狀冷凝變成膜狀冷凝。冷凝水呈膜狀沿翅片流下，使蒸發(fā)器風(fēng)阻減小，風(fēng)量增加，功耗下降，噪聲下降，制冷量增加。試驗(yàn)表明，進(jìn)行親水膜處理的翅片，其風(fēng)壓損失可減少40%~50%，風(fēng)量約增加50%~10%，制冷量約增加5%~10%。

目前進(jìn)行親水膜處理的方法有三種:

(1)無(wú)機(jī)物質(zhì)。如水軟鋁面、水玻璃、二敏化硅等。這種膜由于水潤(rùn)濕性好，因而接觸角小，親水持續(xù)性好，但處理?xiàng)l件嚴(yán)格，耐蝕性不理想。

(2)有機(jī)樹脂。如親水性樹脂和表面活性劑的合用。由于采用了表面活性劑，確保了水潤(rùn)濕性和低接觸角，但表面活性劑量的持續(xù)性差。

(3)二氧化硅、有機(jī)樹脂、表面活性劑合用。利用具有和水玻璃類似結(jié)構(gòu)的無(wú)機(jī)高分子二氧化硅的親水性和保濕性，并考慮二氧化硅不能單獨(dú)成膜的特點(diǎn)，加進(jìn)了有機(jī)樹脂作為膠貓劑，同時(shí)為了降低接觸角又加入了具有潤(rùn)濕性的表面活性劑。三者結(jié)合起到了親水作用。
