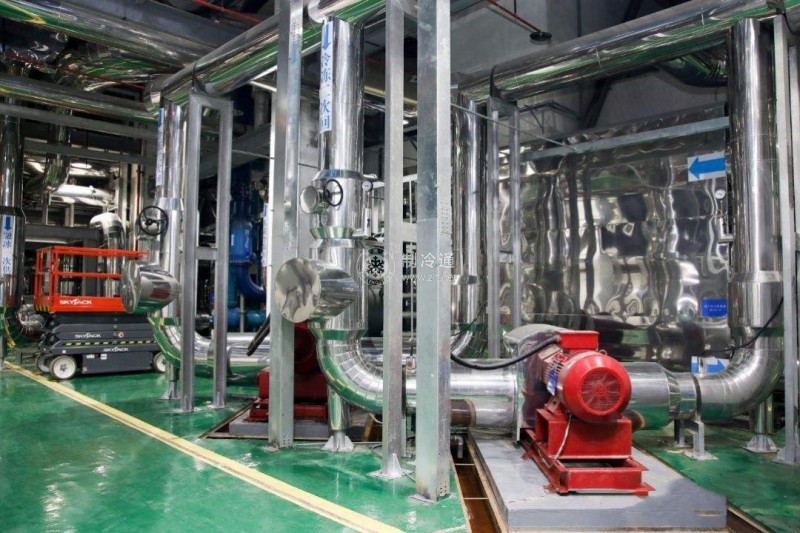

從冷凝器至膨脹閥的管道稱輸液管,其連接要求如下:
①冷凝器與儲液器之間接管。對于過流式冷凝器。為了保證液體靠自重流入儲液器,冷凝器的底部與儲液器進液閥之間最小間距應在200mm以上,進液管流速應低于0.5m/s。
對于補充式儲液器,冷凝器直接向蒸發器供液,儲液器在系統中只起調節制冷劑循環量的作用,此時冷凝器與儲液器應設均壓管,同時,冷凝器的輸液閥門應裝在儲液器的液面以下。儲液器進液管的流速一般取0.8m/s。
②儲液器(冷凝器)至調節閥之間接管。這段管路中一般裝有干燥過濾器,電磁閥等部件。管路的流動阻力較大,會引起制冷劑液體在管路中閃發氣體。這一點對氟系統的正常工作有較大的影響,因?yàn)橐坏┊a(chǎn)生閃發氣體,就造成熱力膨脹閥的容量降低,制冷量下降,為此,輸液管的流速一般都控制在0.5m/s~1.25 m/s的范圍內,這段管路阻力控制在0.02MP。以內,并且還采用把液體過冷的方法來保證不產生閃氣。氨系統一般情況下對正常供液影響不大,故一般不采用過冷的方案。
冷凝器或儲液器上面若用一根向上的液體配管,這樣可能產生的閃發蒸氣就會集中到最上面的蒸發器中,如用幾根分支管,則液管中可能產生的閃發蒸氣可分別進入各蒸發器,使各蒸發器得以達到比較一致的狀態。
當蒸發器布置在冷凝器下面時,布置輸液管,此時倒U形管的高度應不小于2m,以防止在停車時制冷劑流入蒸發器,最好在輸液管上加裝電磁閥,這樣倒U形管可以取消。
③節流閥至蒸發器之間的接管。一般要求這段管路盡可能短,并有良好的絕熱包扎,以減少冷量損失。
