近年來，氟系統的自動控制融霜技術發展很快，出現了許多這方面的論述及實例，下面就有關的部分作一些簡單的說明。

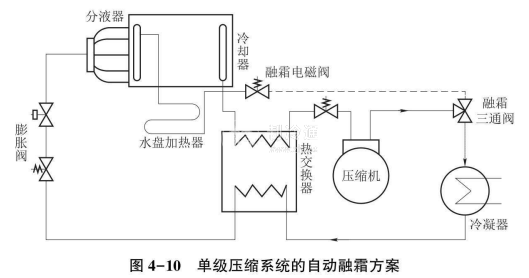

圖4-10所示為單級壓縮系統的自動融霜方案，這個系統在融霜時，把設在壓縮機排氣管上的融霜三通閥打開，壓縮機排氣通過融霜電磁閥后進入蒸發器融化霜層，順原系統回氣管經熱交換器后返回制冷壓縮機。系統中的熱交換器在一定程度上能防止在融霜過程中產生液擊現象。

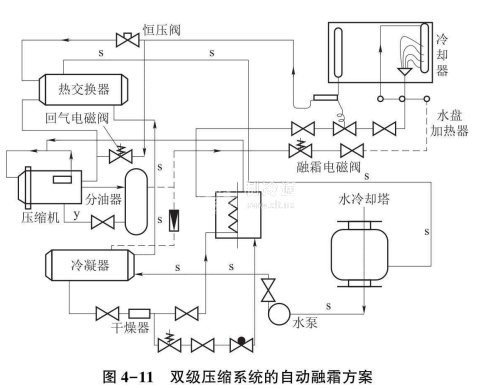

在這個融霜系統中，為防止冷風機下面水盤凍結，把排氣管先經過水盤之后再把熱氣體送入冷卻器內。這個方案采用單級壓縮系統，只有一個低溫冷風機，圖4-11所示為雙級壓縮系統的自動融霜方案，融霜時把系統中的融霜電磁閥打開，壓縮機排氣先經過冷卻器下面的水盤，然后進入蒸發器，進行融霜。在返回的管路中回氣管線上的回氣電磁閥已關，這時已變?yōu)橐后w制冷劑，從蒸發器出來后，經恒壓閥進入熱交換器，吸收水的熱量又變?yōu)闅怏w，隨后返回壓縮機。

這個方案適合于一臺壓縮機只帶一臺空氣冷卻器的情況。系統中的水和制冷劑的熱交換器，能使融霜后由高溫氣體變?yōu)橐后w的制冷劑吸收從水冷凝器中出來的水的熱量而變成氣體，在一定程度上可防止液體進入壓縮機。

氟利昂制冷系統的融霜方案很多，實例也多種多樣，具體應用時可根據實際情況進行多種方案設計，從中選取最好的方案來實施。
