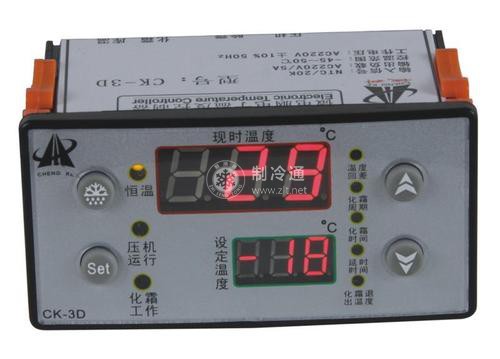

溫度繼電器俗稱溫度控制器，簡稱溫控器。溫控器是制冷設備電氣控制系統中主要和重要的控制部件，它根據感溫元件在測溫點所感知的溢度與人們對溫度的設定值進行比較，將比較結果以繼電器接通或斷開壓縮機電源的方式來決定是否繼續進行制冷，使設備在一定的溫度范圍內運行，以此達到溫度控制的目的。

蒸氣壓力式溫度繼電器的外形和結構

溫控器有機械式和電子式兩大類，在冷庫設備中一般使用蒸氣壓力式機械溫控器，其外形如圖5-7所示，圖5-8所示為它的內部結構簡圖，其主要由溫壓轉換系統(包括感溫包、傳壓毛細管、波紋管、波紋管彈簧和頂針)、傳動杠桿、支點、撥臂、組合電觸點、溫度調節系統(包括主彈簧和溫度調節鈕)和溫差調節系統(包括溫差彈簧和差動按鈕)等組成。

開停溫差的調節

溫度繼電器的左下方有一差動機構。差動機構的作用是調整制冷壓縮機電機電源接通與斷開的溫度差值。差動差值可由差動旋鈕調節，順旋差動旋鈕，幅差彈簧壓緊，開停溫差增大，反之則開停溫差減小。差動可調一般為3℃~5℃。

必須注意，差動標尺只作為調整2的指示記號，其數字并不代表多少攝氏度。當差動值增大時，指示記號數字也大，反之則指示記號數字較小。
