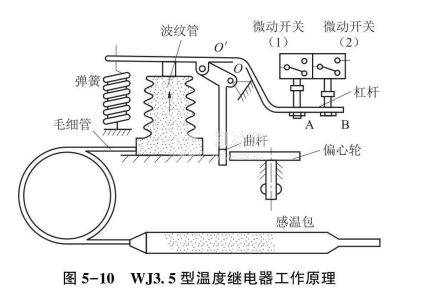

WJ3. 5型溫度繼電器的結構與WT-1226有明顯的區別，但就其工作原理來說大致是相同的。WJ3. 5型溫度繼電器的工作原理如圖5-10所示，其中由感溫包、毛細管、波紋管所組成的感溫機構，對杠桿產生一個頂力矩，此頂力矩與彈簧產生的拉力矩相平衡。若被測介質的溫度低于調定值，由于頂力矩小于拉力矩而使杠桿以。為支點逆時針方向轉動，杠桿將微動開關按下，可以切斷電源，停止電磁閥供液;反之，若被測介質溫度上升，則動作過程相反，使微動開關復位，電磁閥電路導通，電磁閥開通供液。

溫度調定值的調整是由偏心輪來控制的。當轉動偏心輪推動曲桿向左移動時，由于曲桿以。點為支點做順時針方向轉動，把彈簧的拉力矩增大，這就使溫度調定值升高;反之，則可使溫度調定值降低。

它的差動溫度(即動作溫度差)是固定的，不能白行調整，一般為1℃~2℃。它有兩支微動開關，一支用于制冷工況控制，另一支用于制熱(如有熱泵型空調器)工況的控制。
