儲液系統

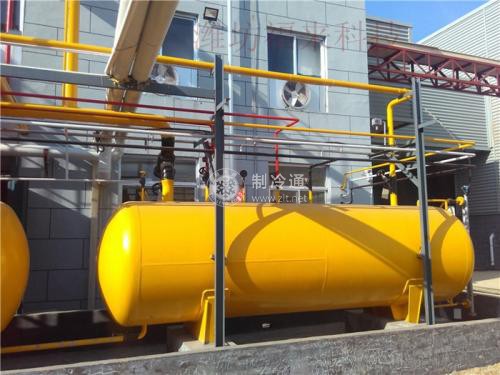

高壓儲液器用于儲存由冷凝器來的高壓制冷劑液體，以適應冷負荷變化時調節系統制冷劑的循環量，并減小系統內補充制冷劑的次數，起高、低壓間液封的作用，防止高、低壓間串通。儲液器出液口設在上部，連接一根伸到儲液器底部的輸液管，在工況變化時能保證向總調節站供液。供液管還連接緊急泄氨器和空氣分離器。

儲液器上部安裝安全閥，當儲液器內壓力超過允許壓力時，安全閥自動打開，并通過安全管向外排出超壓部分的氨氣，以防發生事故。儲液器上部還安裝放油管，放油管插入儲液器底部，用于定期把儲液器底部的潤滑油排放至集油器。

儲液器上部安裝放空氣閥，通過排放空氣管排放不凝性氣體至空氣分離器。

高壓儲液器的液位計安裝在儲液器一側，用于指示儲液量，其液位高度一般不超過筒體直徑的80%。

高壓液體調節與加氨系統

制冷系統的總調節站由高壓液體集管(D108mm x4.0mm)和一排閥門組成，用于集中調節低壓循環儲液器和中間冷卻器等設備的氨液分配。接入總調節站的進液管，有來自高壓儲液器的高壓供液管，也有來自加氨站的液管?？傉{(diào)節站的接出管分別是接至低壓循環儲液器和中間冷卻器的供液管。

當高壓儲液器、低壓循環儲液器或中間冷卻器的液位降至下限時，可通過加氨站補充足夠的氨液。加氨操作完畢，打開接至加氨站的抽氣閥，把加氨站中剩余氨氣抽入低壓循環儲液器。
