立式冷凝器的安裝

立式冷凝器一般安裝在室外，利用冷凝器的循環水池作為基礎。安裝位置較高，氨液可以順利地流到高壓儲液器。循環水池的頂部要按照冷凝器的筒身直徑開孔，以使冷凝水泄入水池，還需留出落水觀察孔，以便觀察落水情況及測量水溫。

立式冷凝器在水池頂上安裝時，可以澆灌鋼筋混凝土預埋地腳螺栓來固定立式管殼式冷凝器，也可以在水池口預埋鋼板，并將槽鋼或工字鋼焊接在鋼板上作為基礎，通過在槽鋼或工字鋼上開螺栓孔，用螺栓來固定安裝冷凝器。

安裝后應在冷凝器的頂部設置操作平臺(包括平臺、欄桿、爬梯)，目的是便于立式冷凝器的檢查、檢修與清洗。操作平臺的習慣做法是在冷凝器筒壁上焊接斜支撐托平臺，在冷凝器筒體上焊接時應注意焊接質量，防止焊接不當損傷筒壁，造成泄漏。操作平臺的形式按冷凝器的臺數及安裝形式確定，具體形式按標準圖或設計圖選用制作。

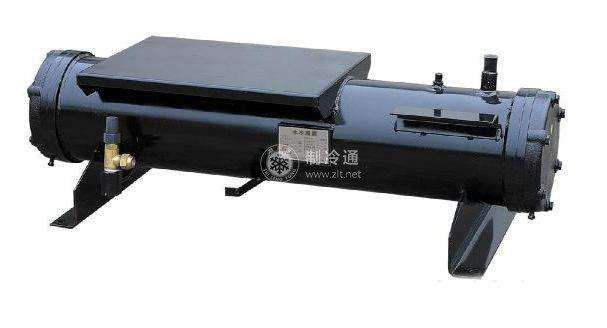

臥式冷凝器的安裝

臥式管殼式冷凝器一般用型鋼作支架，用混凝土作基礎，通常安裝在室內，也可以安裝在室外。當安裝在室內時，為減少占地面積和管路長度，往往把高壓儲液器設在冷凝器下部。臥式冷凝器和儲液器可以共同安裝在混凝土基礎和型鋼支架上，但安裝高度必須保證冷凝器中的氨液能順利流到儲液器中。

在確認安裝位置時，應考慮冷凝器的一端留有相當于冷凝器內管長度的距離，或在對準冷凝器的端部處開有門、窗，以便清洗、維修或更換換熱管。

臥式冷凝器安裝的水平度允許有1%的偏差，但必須是向集油包端傾斜，以利于排油，還可以使冷凝器的液滴盡快落下，以減少液膜熱阻。
