1.制冷系統放空氣的原理

利用制冷劑和空氣在不同溫度下冷凝的物理特性，先把空氣等不凝性氣體與制冷劑分離，然后再放出不凝性氣體。

2.氨、氟利昂制冷系統放空氣的操作有所不同

由于空氣的密度比氟利昂氣體的密度小，空氣積聚在容器設備的上部，所以，中小型氟利昂制冷系統一般不采用空氣分離器，可直接用手工進行放空氣操作。然而，空氣的密度比氨氣的密度大、比氨液的密度小，系統中空氣的積聚位置主要在冷凝器的中、下部和高壓儲液器的上部。因此，氨制冷系統應采用空氣分離器進行放空氣操作。

3.空氣分離器的種類及作用

空氣分離器有立式和臥式兩種，目前在氨制冷系統中，用得比較多的是立式空氣分離器，其優點是操作簡單，裝上自控元件后即可實現自動操作。

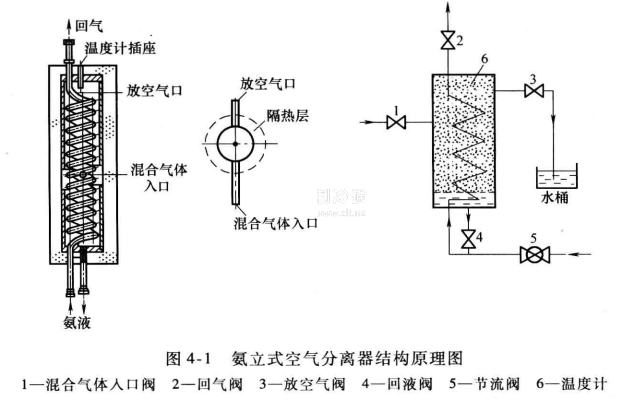

立式空氣分離器的殼體用無縫鋼管制成，內設一組蒸發盤管，結構原理如圖4-1所示。分離空氣時，從儲液器來的氨液經節流進入空氣分離器內的盤管，在盤管內吸收分離器中混合氣體的熱量蒸發。混合氣體中的氨氣受到冷卻后液化，空氣因不能冷凝而被分離出來，經放空氣閥排出，液化的氨進入制冷系統重復使用。

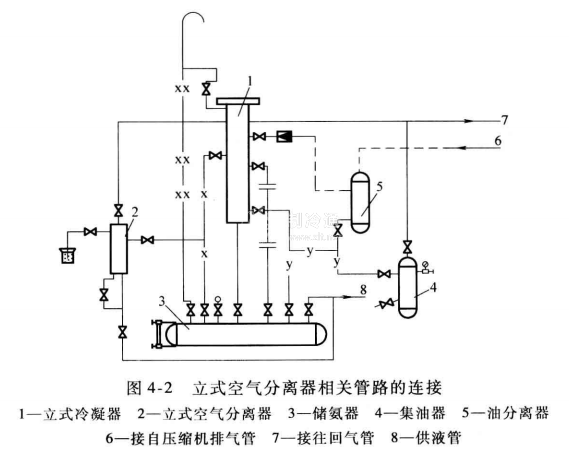

立式空氣分離器相關管路的連接，如圖4-2所示。
