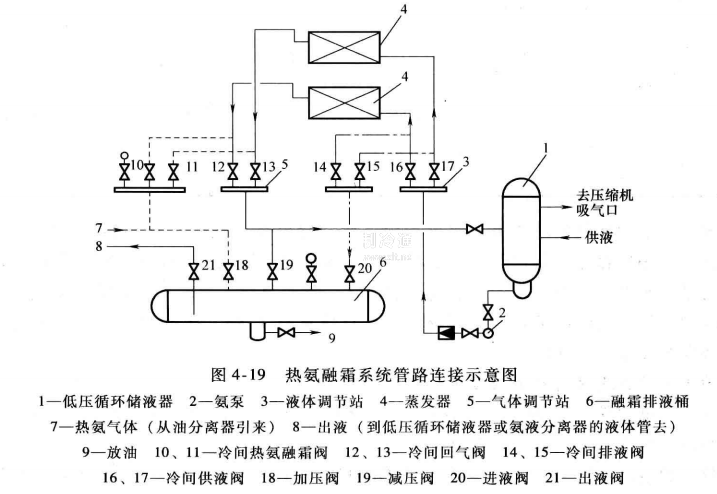

熱氨融霜系統應包括由制冷壓縮機排氣管上接出的融霜管、排液管和一個融霜排液桶等。融霜用的熱氨應從油分離器后的高壓熱氨管上接出，從蒸發器頂端接入，氨液從底端排出。熱氨融霜系統管路連接如圖4-19所示。

融霜排液桶上的進液管與液體調節站的排液管相連接。減壓管與氨液分離器或低壓循環儲液器的回氣管相連接，以降低融霜排液桶內壓力，使熱氨融霜后的氨液能順利進入桶內。

出液管與通往低壓循環儲液器(氨液分離器)的液體管或庫房供液調節站相連接。加壓管一般與油分離器的出氣管相連接，當需要排出桶內氨液時，關閉進液管和減壓管閥門，開啟加壓管閥門，對容器加壓，將氨液送往各冷間蒸發器。

在氨液排出前，應先將沉積在融霜排液桶內的潤滑油排至集油器。
