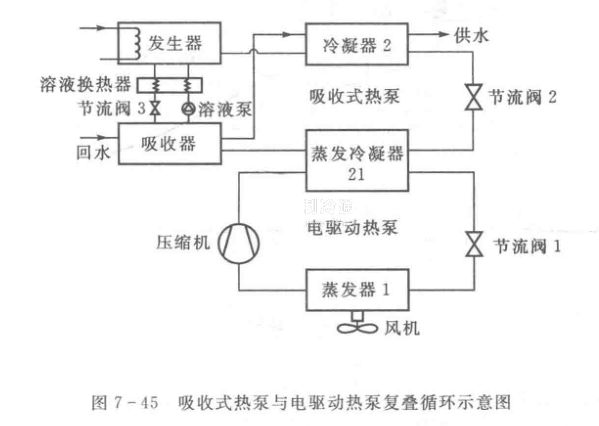

空氣源熱泵有電馭動型、吸收式型和吸附式型等。但是無論哪一種形式的熱泵，當應用于冬天寒冷地域時，一個主要影響循環效率的問題是高溫和低溫?zé)嵩吹臏夭畲?。?duì)電驅動熱泵來說壓力比增大，循環效率下降，可靠性惡化。對于溴化鋰吸收式熱泵來說，以水作為制冷劑的循環受到低溫結冰的限制。如果吸收式制冷循環使用其它吸收對，也受到高低溫?zé)嵩礈夭畲蟮南拗啤Ｒ虼?。?duì)于有低品位熱源的地域和供熱場合，一種復疊式的熱泵循環應運而生。圖7-45是吸收式熱泵與電驅動熱泵復疊循環的流程圖。

    在圖7-45中，高溫級是一個吸收式熱泵循環，低溫級是一個電驅動型熱泵循環，高、低溫級循環利用蒸發冷凝器21復疊在一起。低溫級是蒸氣壓縮式熱泵循環，循環系統充灌氟利昂、氨、CO?、碳?xì)浠衔?、混合工質等制冷劑，通過壓縮機、蒸發冷凝器21、節流閥1和蒸發器1完成低溫級熱泵循環。高溫級是吸收式熱泵循環，LiBr-H?O作為吸收對，在發生器、溶液換熱器、節流閥3、溶液泵和吸收器內進行溶液濃和稀的交替循環；制冷劑在冷凝器2、節流閥2和蒸發冷凝器21內進行相變而完成高溫級熱泵循環。低溫級制冷劑在蒸發冷凝器21放出熱量，作為高溫級蒸發器的熱源。高溫級制冷劑在蒸發冷凝器21中汲取熱量。這樣可以使低溫級的冷凝溫度較低，高溫級的蒸發溫度較高，兩級熱泵都在較高的效率下運行。
