風冷熱泵型冷熱水機組與空氣一空氣式熱泵的主要區(qū)別在于室內側為水換熱器，用于提供冷水和熱水。

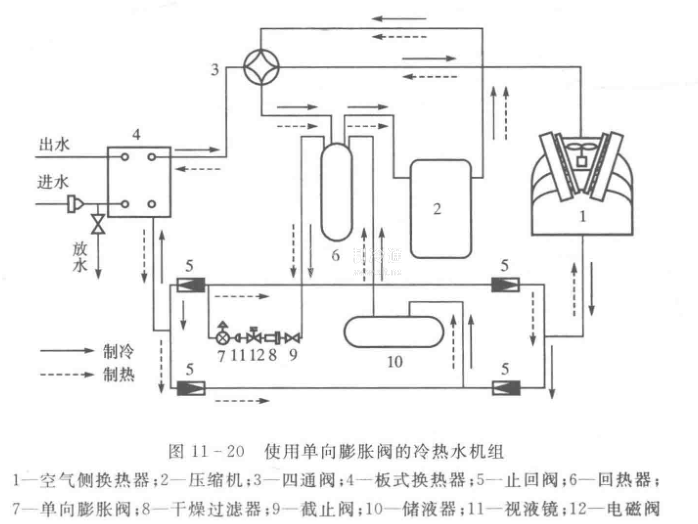

圖11一20所示的是使用全封閉往復式壓縮機的風冷熱泵冷熱水機組系統。提供冷水時(制冷工況)，從壓縮機2排出的制冷劑蒸氣沿實線箭頭經四通閥3進入空氣側換熱器1冷凝成液體，冷凝液通過止回閥5流入儲液器10，再進入回熱器6，在回熱器6中液體被低溫回氣過冷后進入單向膨脹閥7，節(jié)流降溫后在板式換熱器4中與進水熱交換，進水冷卻成所需的低溫水，供用戶使用。制冷劑吸熱蒸發(fā)，蒸氣經四通閥3與來自儲液器10的液體熱交換后進入壓縮機。提供熱水時(供熱工況)，制冷劑沿著虛線箭頭流動，從壓縮機2排出的高溫蒸氣通過四通閥3進入板式換熱器4，對進水加熱后，被冷凝成液體，液體經逆止閥3、儲液器10、回熱器6和單向膨脹閥，節(jié)流降溫后通過單向閥5進入空氣側換熱器1.吸收來自空氣的熱n成為蒸氣，蒸氣經四通閥3和回熱器6返回壓縮機2。在板式換熱器4中加熱產生的熱水(出水)供用戶使用。在供熱工況運行時，空氣側換熱器可能結霜，當霜層達到一定厚度時，系統自動轉變成制冷工況，進行除箱。
