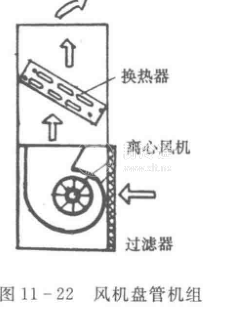

風機盤管機組是空氣一水系統的末端裝置，是一種空氣處理設備，通常將它設在空調房間內就地處理空氣。目前國產風機盤管機組大多采用空氣再循環機型。盤管機組運轉時，風機不斷地再循環室內空氣，使它流過盤管。空氣的熱量被盤管內的冷水帶走，使室內空氣得到冷卻。機組還有降濕作用，使房間內的空氣維持一定的相對濕度。風機盤管機組如圖11-22所示。

    機組由換熱器、離心風機和空氣過濾裝置等組成，裝在一個殼體內。殼體可根據要求設計成立式、臥式或掛壁式等式樣。按照安裝形式不同，可分為明裝和暗裝兩種。為節省空間一般采用暗裝式。

    風機為離心式，葉輪直徑一般不超過150 mm，靜壓頭在10 Pa左右?？紤]到對噪聲的要求，風機電機一般采用電容式電路。

    換熱器即肋片管式蒸發器，采用銅管套鋁片的形式。鋁片套在銅管上以后，進行脹管，以保證管子與肋片的充分接觸。肋片管的排數一般為2-3排。

采用空氣過濾器不但可以改善房間的衛生條件，也可以保護換熱器，使它不被灰塵堵塞。過濾材料采用粗孔泡沫塑料或纖維織物制作，機組設計時應考慮過濾材料更換方便，以利定期清洗或更換。

    風機盤管機組的名義風量為250-2500m3/h。所謂名義風量是指緊扣空氣干球溫度為14-27℃時標準狀態的風量。每種型號的機組都提供夏季工況的“名義供冷量”和冬季工況的“名義供熱量”。所謂名義供冷量是指進口空氣干球溫度為27℃，,濕球溫度為19. 5 ℃、進口溫度為7℃、進出口水溫差為5℃時的供冷量(以w計)。名義供熱量是指進口空氣干球溫度為21℃、進口水溫為60℃，其供水量與名義供冷工況時的流量相同條件下的供熱量(以w計)。

    一般情況下，風機盤管機組的風機在額定最高轉速時，進出口空氣的靜壓差為0 Pa.即機外余壓為零。如機組需要外接風管，則選用高靜壓型的產品。目前，只有臥式暗裝風機盤管機組才有高靜壓型產品。

    由于風機盤管機組直接設置在空調房間內，機組的噪聲大小對用戶至關重要。國家標準規定，機組最大允許噪聲級隨型號的不同而有差別，通常在35-54 db(A)范圍內。

    普通型的風機盤管機組，盤管的最大工作壓力為1.0 MPa，有的廠家為適應高層建筑的需要，生產非標高壓型盤管，其最大允許承壓為2. 0 MPa。

    對任何一種形式的風機盤管機組來說，供、回水管的接管方向有“左式”和“右式”之分。人面對機組的出風口，接管在左側的稱為左式(或左進水)，接管在右側的稱為右式(或右進水)。

接管方式為“下進上出”。

    目前，風機盤管機組已廣泛應用于賓館、公寓、醫院和辦公樓等高層、多室的建筑物中。其主要優點是靈活調節各個房間的溫度，占地面積小，噪聲低;但由于每個房間都要安裝風機盤管機組，設備的初投資費用較高。
