用作制冷用冷凝器的板式換熱器有全焊結構和半焊結構兩種，半焊結構僅用于氨制冷劑，全焊結構適用于各種制冷劑。

全焊式不銹鋼板片換熱器沒有密封墊片，各板片采用真空釬焊將接觸點焊在一起。鹵代烴類制冷劑用的全焊式不銹鋼板片換熱器采用銅釬料，壓制板片之前，先在不銹鋼板上敷一層純度為99.9%以上的銅箔，兩層材料一起壓制成型。釬焊加熱時銅熔化成液態，將不銹鋼焊在一起。氨用全焊式不銹鋼板片換熱器采用低熔點不銹鋼作為釬料。

半焊式不銹鋼板換熱器可用于氨制冷系統，其水通路用密封墊片密封，氨通路板片周邊用激光焊接，氨制冷劑流過的角孔采用雙層氟橡膠類材料制成的墊片。

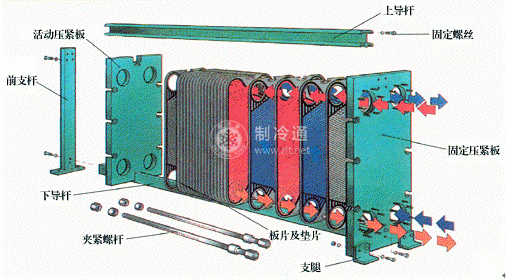

板式冷凝器的端板用ANSI304不銹鋼制成，板片用ANS1316不銹鋼制成，板片形式均為人字形波紋片。人字波紋夾角有60°, 90°, 110°, 120°, 140°等多種，夾角越大，換熱系數越高，流動阻力也越大。不同夾角的板片交替使用，可以組合出各種不同換熱系數和流動阻力的流道。相鄰板片采用交錯倒置擺放，即板片的波峰與另一板片的波谷之間接觸，波谷(也就是另一面的波峰)與另一板片的波峰之間接觸，形成大量的接觸點。制冷換熱器用的板片厚度通常為0. 3~0. 4mm，板片節距通常為2~3mm。
