在凝露工況下工作的表面式蒸發(fā)器，必然有空氣中的水蒸氣在翅片表面凝結(jié)。對(duì)于干凈的鋁表面，水蒸氣呈珠狀凝結(jié)。由于鋁與水的親和力較小，即鋁分子與水分子之間的分子之間力小于水分子之間的內(nèi)聚力，形成的水珠與鋁表面之間的接觸角較小，通常為20°~50°左右。當(dāng)水珠向下流動(dòng)時(shí)，液滴直徑越來(lái)越大。如兩翅片的間距較小，水珠會(huì)連在兩個(gè)相鄰翅片之間，形成水橋，此時(shí)空氣流通截面變小，流動(dòng)阻力加大，風(fēng)速較大時(shí)還會(huì)產(chǎn)生出風(fēng)帶水的現(xiàn)象。實(shí)驗(yàn)表明，純鋁表面水滴的高度為2mm左右。

為了加大翅片與水分子之間的親和力，使水蒸氣在翅片表面呈膜狀凝結(jié)，可以采用在翅片表面涂一層親水涂料的方法，來(lái)加大接觸角。涂親水性涂層后，水在翅片表面由珠狀流動(dòng)轉(zhuǎn)變?yōu)榻频哪盍鲃?dòng)，水珠的高度降低了，即可以減小翅片間距。同時(shí)由于避免了水橋，在同樣的片距下，凝露后空氣和流動(dòng)阻力大為下降。

產(chǎn)生親水涂層的方法有“一水氧化鋁法”、“水玻璃法”和“有機(jī)樹(shù)脂一二氧化硅法”等多種，其中以“有機(jī)樹(shù)脂一二氧化硅法”較好。

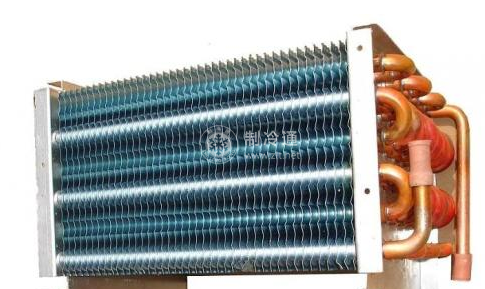

“有機(jī)樹(shù)脂一二氧化硅法”采用的涂料由超細(xì)微粒的二氧化硅、有機(jī)樹(shù)脂和表面活性劑組成，涂層呈微藍(lán)色，厚度為1~25m，力學(xué)強(qiáng)度和耐久性均較好。

對(duì)于在結(jié)霜工況下工作的表面式蒸發(fā)器，我們希望結(jié)霜慢一些，同時(shí)希望霜顆粒與鋁翅片表面接觸面積盡可以小，使除霜容易，除霜時(shí)間短。

為了減小翅片與水分子之間的親和力，使水蒸氣在翅片表面呈珠狀凝華，可在翅片表面涂一層憎水涂料，來(lái)減小接觸角。憎水涂層用的涂料可以是有機(jī)硅系涂料等。
