水冷卻塔是再循環式冷卻水系統的關鍵設備,其性能決定了冷卻水系統的性能,也決定了制冷系統的冷凝溫度。

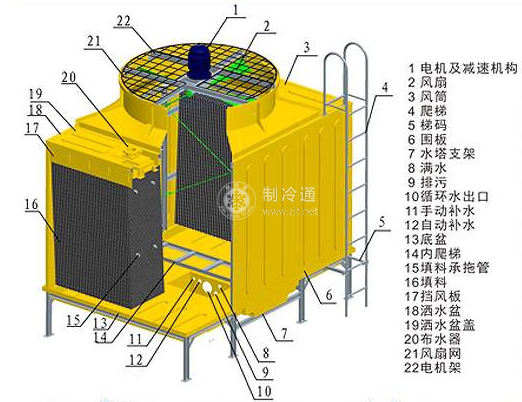

按通風的動力,水冷卻塔可分為自然通風冷卻塔和機械通風冷卻塔;按空氣與水的流動方式,水冷卻塔分為橫流式和逆流式;按結構材料,水冷卻塔分為混凝土冷卻塔和玻璃鋼冷卻塔等。目前使用的水冷卻塔是玻璃鋼制吸風式逆流冷卻塔,如圖所示。
玻璃鋼制吸風式逆流冷卻塔的塔體由玻璃鋼制成,風機在塔頂吸風,使空氣與水逆向流動。其特點是重量輕、冷卻能力強,可以安裝在機房屋頂。
溫水被送入冷卻塔的上部,由旋轉布水器上的許多噴嘴或噴口向下噴淋,自塔底流出;空氣由塔下部四周進入塔內,自下而上流動,由風機從塔頂吸出??諝馀c水逆向流動時,由于空
氣的溫度通常低于水的溫度,兩者進行熱交換,帶走了一部分,顯熱。由于空氣中水蒸氣分壓力低于水的飽和蒸汽壓,有一部分水蒸發,帶走了氣化潛熱,在熱質交換的共同作用下,水的溫度降低,空氣的溫度有所上升但升高不多、含濕量上升、相對溫度提高。
