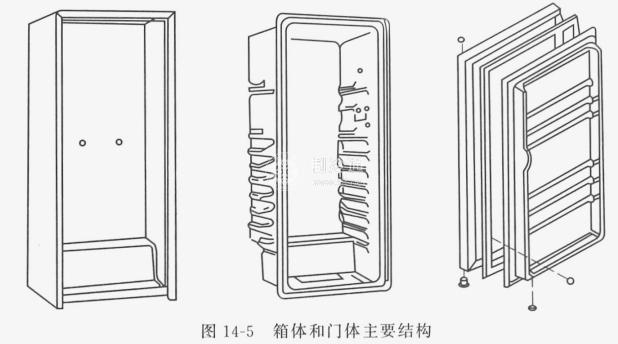

電冰箱的箱體由外箱、內膽、隔熱層及附件組成，門體由門而板、門膽、隔熱層、門封條及附件組成，見圖14-5。

外箱有兩種結構形式，即整體式和拼裝式。拼裝式箱體由左側板、右側板、后板、頂板、斜板、頂梁、中梁、底梁、壓縮機支撐梁等拼裝構成，各件單獨成型，用點焊及螺釘連接。整體式結構是將頂板與左右側板做成一體成型，再與后板及其他件點焊連接;或是將后板與左右側板做成一體成型，再與頂板其他件點焊連接。我國和歐洲生產的箱體多用拼裝式結構，美國和日本生產的箱體多用整體式結構。

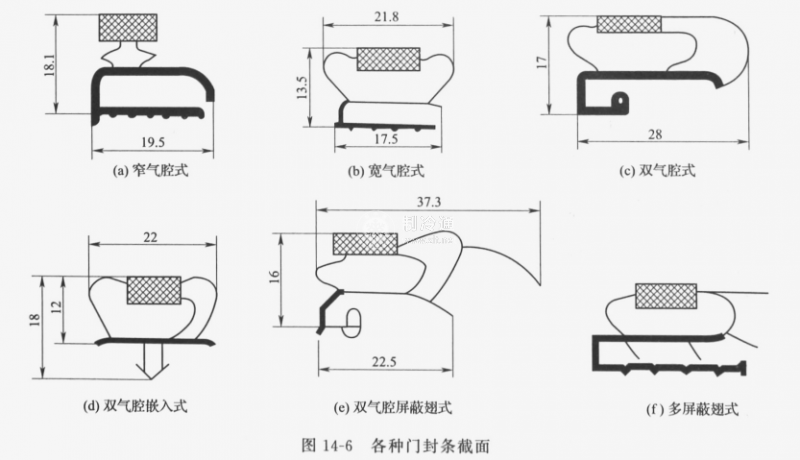

外箱的各板件與門面板用冷軋板經成型、點焊、去油、去銹、噴塑制成，板材厚度為0.6~1.2mm，由箱體大小而定，目前也用基材厚度為0.6~1.2mm涂塑板制作外箱和門面板。內膽和門膽用ABS或HIPS板真空吸塑制成。門封條由橡膠封條和磁性橡膠條構成，橡膠封條有多種結構形式，其截面見圖14-6。

隔熱材料為硬質聚氨醋泡沫塑料，典型配方為(質量比例):

其中聚醚多元醇和異氰酸酯為主體材料，三乙烯二胺為催化劑，R11為發泡劑，水溶性硅油為泡沫穩定劑，由于R11對環境有破壞作用，目前生產廠多采用環戊烷或R245fa作發泡劑。

在工廠制造時，隔熱結構通常采用中壓發泡或高壓發泡工藝;在修理工作中，一般采用低壓或常壓發泡。作為隔熱材料用的硬質聚氨醋泡沫塑料，發泡后應達到的性能指標為:

需要注意的是，在制冷空調裝置中使用的各種泡沫塑料、包括硬質聚氨醋泡沫塑料都必須是阻燃的，即離開明火后在3~7s內能自熄。
