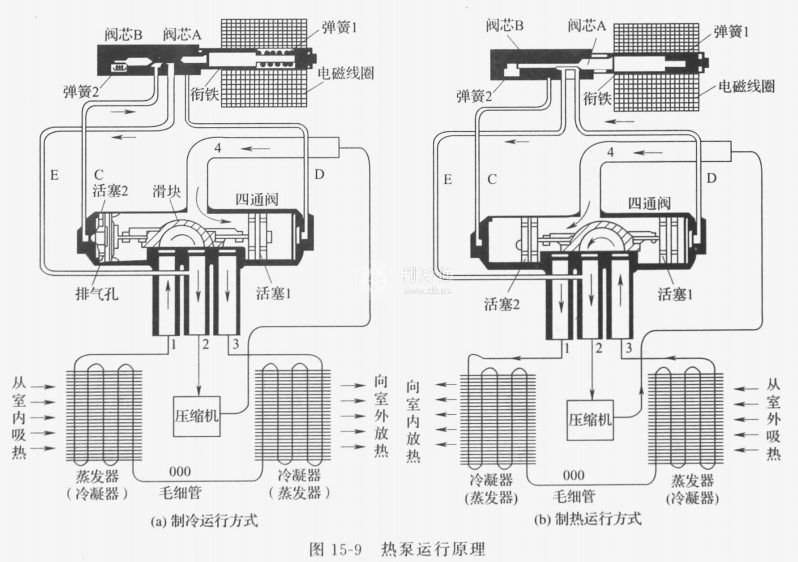

熱泵型空調器由制冷運行方式轉變成制熱運行方式，是通過電磁換向閥轉變管路的連接方式，從而改變制冷系統內制冷劑的流動方向來實現的。如圖15-9所示，電磁換向閥由三通電磁閥和四通滑閥兩部分組成，三通電磁閥控制四通m閥。

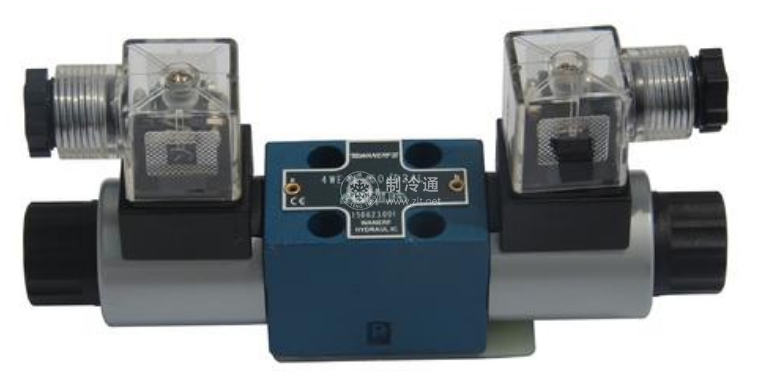

四通閥的閥芯是兩個活塞和一個滑塊的一體結構，每個活塞上有一個很小的孔，進人滑閥的高壓制冷劑蒸汽有一小部分通過小孔進入活塞外側的氣室.用來推動汾塊運動。三通電磁閥中間接管與四通滑閥下部中間接管相通并接于壓縮機吸氣管，兩側接管與四通滑閥兩端連接，四通滑閥下部兩邊接管分別接通室外側換熱器和室內側換熱器，四通滑閥上部接管與壓縮機排氣管相接。圖為電磁換向閥實物。

當三通電磁閥不通電時，柱塞在彈簧力的作用下處于最左側，閥芯B打開，中間接管與左側接管相通，四通滑閥中氣室C的壓力為壓縮機吸氣壓力，活塞2右側壓力高于左側壓力;由于活塞1上小孔的作用，氣室D的壓力為壓縮機排氣壓力，活塞1兩側壓力相等;兩個活塞右側受力較大，推動滑塊向左移動，接室內側換熱器的接管2與壓縮機吸氣管相通，接室外側換熱器的接管3與壓縮機排氣管相通，室內側換熱器為蒸發器，室外側換熱器為冷凝器，空調器運行方式為制冷運行。
