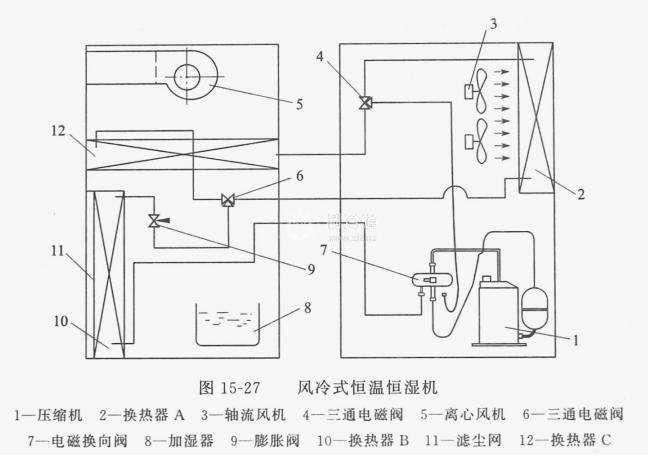

工業用風冷恒溫恒濕機結構如圖15-26所示，風冷式恒溫恒濕機的工作原理如圖15-27所示。其制冷系統與熱泵型房間空調器基本相同，包括壓縮機、室外側換熱器、室內側換熱器、膨脹閥、電磁換向閥等機器設備，由于可以利用熱泵制熱，這種恒溫恒濕機只有一組功率較小的輔助電加熱器。

當系統按制冷運行方式工作時，換熱器A為冷凝器，換熱器B為蒸發器，制冷劑循環路線為1→7→4→2→6→9→10→7→1。當系統按制熱運行方式工作時，電磁換向閥切換，位于室外的換熱器A為蒸發器，位于室內的換熱器B為冷凝器，制冷劑循環路線為1→7→10→9→6→2→4→7→1，需除濕時，系統按除濕運行方式工作，如室內空氣需要升溫，則換熱器C為冷凝器，換熱器B為蒸發器，制冷劑循環路線為1→7→4→12→6→9→10→7→1；如換熱器C與換熱器A并聯工作，制冷劑分別在兩個換熱器中冷凝，則換熱器C的熱負荷較小，去濕后空氣溫度可以升高、可以不變、也可以降低，且調節軸流風機的轉速就可以調節出風溫度。

除用熱泵代替進行加熱的功能外，風冷式恒溫恒濕機各工作過程與水冷式恒溫恒濕機相同。
