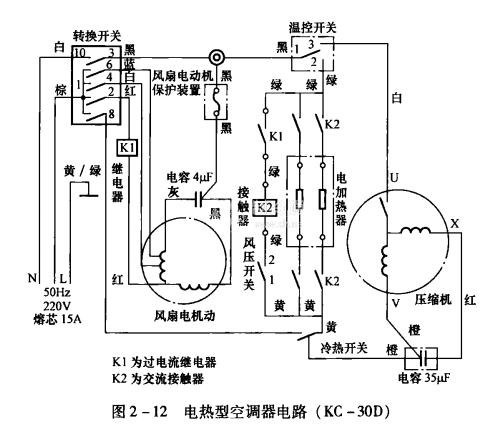

電熱型空調器的電路圖如圖2一12所示。電熱型空調器以往大都采用由選擇開關、繼電器一接觸器組成的控制電路，就各部分控制電路進行分析。

1.風扇電動機控制回路

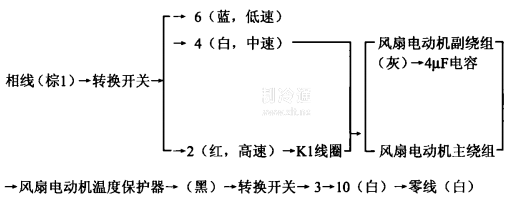

由圖2一12可以看出，電源LN、轉換開關(XK一1)、風扇電動機、起動電容(45F)、風扇電動機保護裝置、繼電器KI等構成為一個轉換開關直接控制的電路，電動機轉速的高低取決于運轉繞組上的電壓。

當轉換開關1-2接通時，風機高速抽頭得電，風機高速運轉;開關1 -4接通時，風機中速運轉;轉換開關1-6接通時，風機低速運轉。轉換開關在制冷、制熱、風機工作擋位時，接點10-3呈閉合狀態。KI為電流繼電器。

2.制冷時壓縮機供電回路

制冷時，壓縮機供電回路也是一個簡單的轉換開關控制電路，其特點是回路上多了一個調溫開關，一個冷熱切換開關。

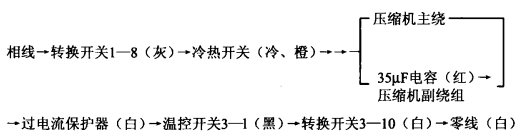

當轉換開關在制冷位置時，轉換開關接點10-3, 1-8接通，只要冷熱開關處于“冷”位置，調溫開關接點1-3接通(溫度高于設定值時)，則壓縮機得電工作。當溫度達到設定值時，調溫開關接點1-3自動斷開，壓縮機失電停機。冷熱開關是個切換開關，打在制熱擋時，切斷壓縮機相線控制回路，壓縮機不工作。

當轉換開關在高冷時，風機處于高速。轉換開關在中冷、低冷時，則風機相應處于中速、低速。

3.制熱控制回路

制熱電路既是一個開關電路，又是一個典型的繼電器一接觸器控制電路。整個電路可分為主回路和控制回路兩部分。

1)主回路。當轉換開關處于制熱位置，冷熱開關處于熱擋，調溫開關1-2點接通時，220V電源即送入支流接觸器K2的電源輸入端。

當接觸器線圈K2得電時，動合觸點K2閉合.電加熱器得電制熱。

2)控制回路。接觸器K2線圈的供電回路為控制回路。要使接觸器K2得電，此控制電路需滿足兩個條件:①電流繼電器K1動合接點閉合;②風壓開關接點1一2閉合。只有風機在高速運轉時才能滿足這兩個條件，從而起到保護作用。
