一般家用中央空調系統(風管式系統、冷/熱水系統、變制冷劑流量系統)的關鍵部件壓縮機均置于室外側。

1.單壓縮機起動/停轉控制方式

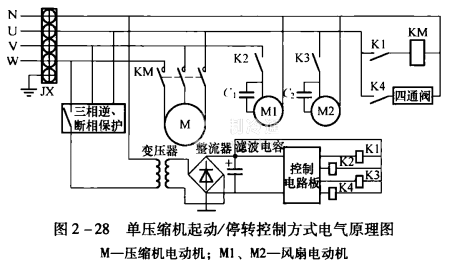

圖2-28所示的單壓縮機起動/停轉控制電氣原理圖，控制方式簡單易行。繼電器K2一K4作為開關器件，直接控制風機電動機M1、M2電源和四通閥電源。繼電器K1控制三相接觸器KM的線圈電源，通過三相接觸器KM的電磁開關間接控制壓縮機電動機M的三相電源?？照{(diào)系統輸出量與實際使用的環境負荷較匹配時，可以通過控制室內送風電動機轉速，改變風量即能調整室內實際溫度與設定溫度差值的變化量。當各室內單元的溫度均達到設定值時，室外機組的控制電路則通過繼電器、電磁開關斷開壓縮機電源回路和風機電源回路，使壓縮機、風機停轉。當室內溫度偏離設定值，控制電路又使壓縮機、風機運轉。選用三相電源作為壓縮機電動機回路，一般都應安裝三相逆/斷相保護裝置，保證壓縮機的旋轉方向，同時也可避免壓縮機在缺相條件下運行，保證壓縮機有正常的運行條件。這種方式常用在風管式系統。若增加水泵控制電路，該控制方式也可用在風冷冷(熱)水機組。

2.雙機起動/停轉復合控制方式

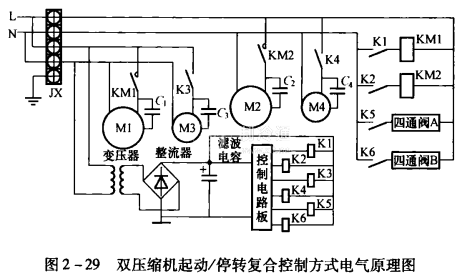

該控制方式電氣原理圖如圖2一29所示。電路結構較為復雜，增加一套壓縮機電源回路和控制回路，可適合在單相電源條件下運行。通過兩臺壓縮機的單機運行或雙機運行，使空調系統輸出量有較好可調性。室內各單元的總負荷較低時，單臺壓縮機起動運行;總負荷較高時，兩臺壓縮機同時運行。結合控制室內送風電動機轉速，能進一步拓寬調節范圍，考慮電源導線負載平衡，可將風機和水泵電源分別接在兩個壓縮機的電源回路上。這種控制方式常用于采用雙壓縮機作制冷劑循環動力的風冷冷(熱)水機組。若將水泵去掉或改裝風機，該控制方式也可用在風管式系統。
