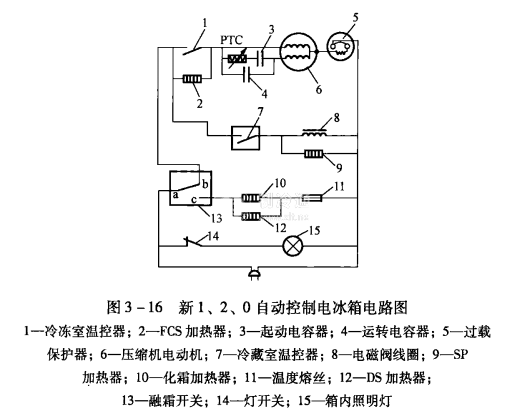

圖3一16為新1、2、0自動控制電冰箱電路，它主要包括溫度控制電路和制冷性能補償電路。

(1)溫度控制電路。冷藏室溫控器7由雙感溫系統組成，即感溫管A和B。當冷藏室溫度上升到+3.5℃時，A感溫系統使冷藏室溫度控制器觸點斷開，電磁閥8因電源被切斷而關閉，制冷劑進入冷藏室蒸發器蒸發制冷。當蒸發器溫度達到B感溫系統控制值時，冷藏室溫控器使電磁閥8因接通電源而開啟，制冷劑不再流入冷藏室蒸發器。冷凍室溫控器1直接控制壓縮機電動機6的開停。同時，融霜開關13與冷凍室溫控器1裝在一起，當需要融霜時可用手動控制，使融霜開關13的a與c接通，此時冷凍室溫控器1斷電，壓縮機電動機停止工作，而融霜電加熱絲工作，使冷凍室內化霜，待化霜完畢，融霜開關13自動復位，使a與b觸點接通，壓縮機運行。

(2)制冷性能補償電路。FCS加熱器2稱為冷凍室低0補償加熱器，它裝在冷凍室溫度控制器1的感溫管前部。當外界溫度過低時，壓縮機起動困難，加熱器將溫控器前部稍微加熱，使壓縮機能正常起動，保持冷凍室內溫度在需要的范圍內。DS加熱器12稱為融霜保證加熱器，裝在冷凍室溫控器1的感溫管上。當融霜時，DS加熱器也同時對冷凍室感溫管稍微加熱，保證融霜完畢后能自動復位到正常運行狀態。SP加熱器9稱為防止凍結用加熱器，它設置在冷藏室蒸發器出口和冷凍室進口間的連接管內。制冷劑在冷凍室蒸發器中蒸發時，冷藏室蒸發器和冷凍室蒸發器連接管因被稍微加熱而形成局部熱區，使可能凍結的冰融化，從而減少故障。
