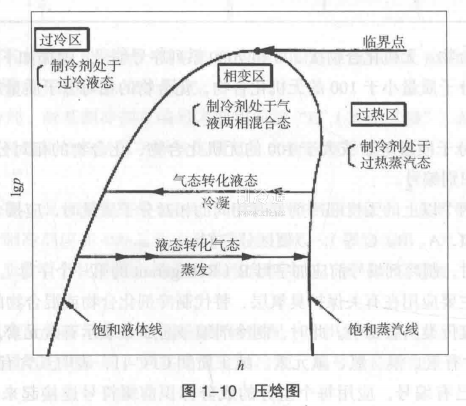

壓焓圖分為一點、兩線、三區(圖1-10)。

圖中左側區域?yàn)檫^冷區，制冷劑在這個區域處于過冷液體狀態，制冷循環中制冷劑進入節流裝置前的狀態處于這個區域。圖中右側區域?yàn)檫^熱區，制冷劑在這個區域處于過熱氣體狀態，制冷循環的壓縮過程、冷凝過程的氣體冷卻階段等均處于這個區域。圖中中間區域?yàn)?/span>兩相區，制冷劑在這個區域處于氣液混合共存狀態，制冷循環的蒸發過程、冷凝過程的氣體相變階段均處于這個區域。

圖中左半邊曲線為過冷區和兩相區的分界線，稱為飽和液體線，制冷劑在這條曲線上的任意一點都處于飽和液體狀態。圖中右半邊曲線為過熱區和兩相區的分界線，稱為飽和蒸汽線，制冷劑在這條曲線上的任意一點都處于飽和蒸汽狀態。

飽和液體線和飽和蒸汽線的交點就是制冷劑的臨界點。

在壓熔圖上可表示出制冷劑的主要熱力學性質。將制冷劑各種熱力學參數相等的點連接起來，成為曲線畫在圖上。如將壓力相等的點連接起來就是等壓線，不同的壓力有不同的等壓線。這樣每一類等值線都有很多條。

壓熔圖上的等值線包括等壓線、等焓線、等溫線、等容線、等熵線和等干度線等。
