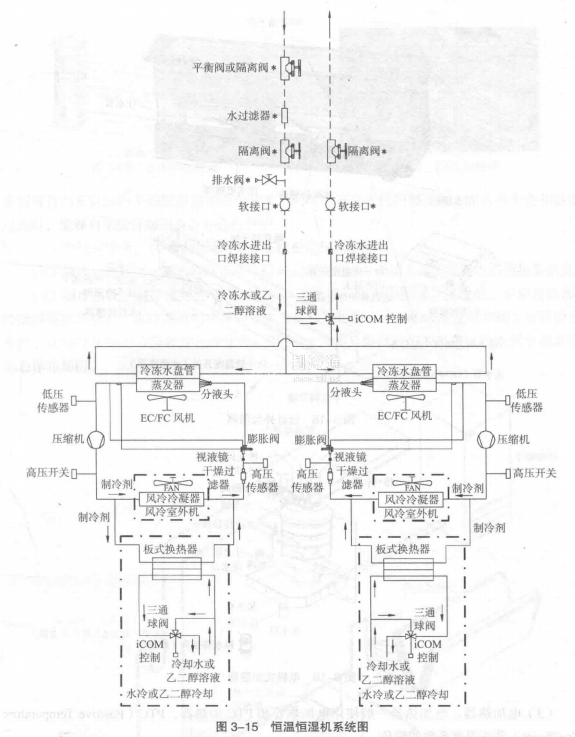

圖3-15所示為一真實恒溫恒濕機的系統構成圖。系統主要由風機部分、加濕器、電加熱器、安全控制裝置、濾網、漏水檢側系統和制冷系統等部件組成。圖中箭頭表示介質的流動方向。

圖中實線部分是室內機部分，包括壓縮機、蒸發器/冷凍水盤管、室內風機、膨脹閥、加濕器、加熱器、干燥過濾器、視液鏡、高低壓開關/傳感器等管路附件、控制器等。虛線部分是室外冷凝側部分，包括風冷冷凝器(板式換熱器)、球閥等。

風機。前傾離心風機使用皮帶傳動，具有風量大、送風距離遠、可拆卸性強、維護方便等特點。后頃離心風機具有高效、節能、低噪聲等特點。風機是空氣循環流動的驅動部件。

加濕器。①遠紅外加濕器。加濕器由微處理器控制。懸掛在不銹鋼加濕水盤上的高強度石英燈管發射出紅外光和遠紅外光，使水盤中的水分子吸收輻射能以擺脫水的表面張力，在純凈狀態下蒸發，不含任何雜質。遠紅外加濕器的應用減少了系統對水質的依賴性。

②電極式加濕器。包括排水閥、控制系統和蒸汽分送器組件。它通過給三根浸入加濕桶內水中的電極通電。使電流以水為導體形成回路，從而使水溫逐漸升高至沸騰產生濕蒸汽。
