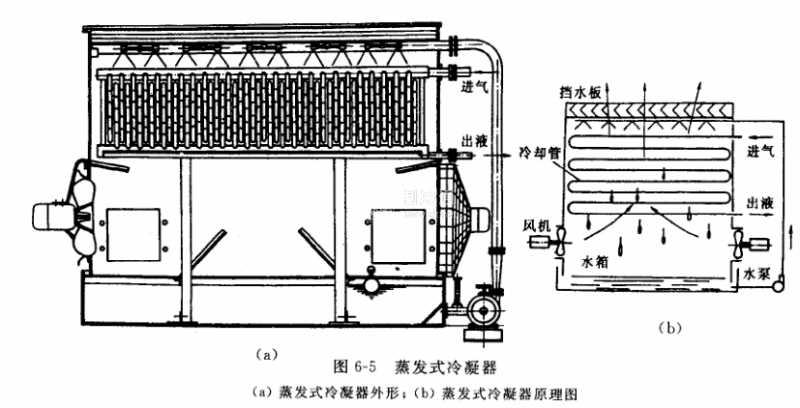

蒸發式冷凝器是依靠冷卻水在管外蒸發吸熱，實現管內制冷劑蒸氣冷卻、冷凝和過冷的冷凝器。它由擋水柵、淋水管、冷卻管、風機、水泵等組成。制冷劑蒸氣自冷卻管上部進入管組，冷凝后由下部流出。在水泵作用下。冷卻水由淋水管噴淋在冷卻管上.水從上部淋下，空氣從下向上吹出；在一定的風速作用下，冷卻管表面的水即汽化吸收管內制冷劑的熱量。汽化后的水蒸氣混入空氣，進而送入大氣，以此實現蒸發冷凝器的工作。蒸發式冷凝器上部設有擋水板，下部設有循環水箱和補水管系。見圖6-5。

    蒸發式冷凝器適用于城鄉水量不足地區，其冷卻排管多采用鋼管制成，其換熱能力主要取決于空氣的濕球溫度及冷凝溫度。目前在可移動式的小型制冷裝置中多采用，如移動式室內空調器。
