氣液熱交換器是氟利昂制冷裝置中常采用的一種換熱裝置，俗稱回熱熱交換器或回熱裝置。對R12等制冷系統可提高制冷系數，一方面使制冷劑在節流前得到過冷，另一方面使制冷劑蒸氣得到過熱，從而提高了制冷劑單位質量的制冷量和防止壓縮機產生液擊。

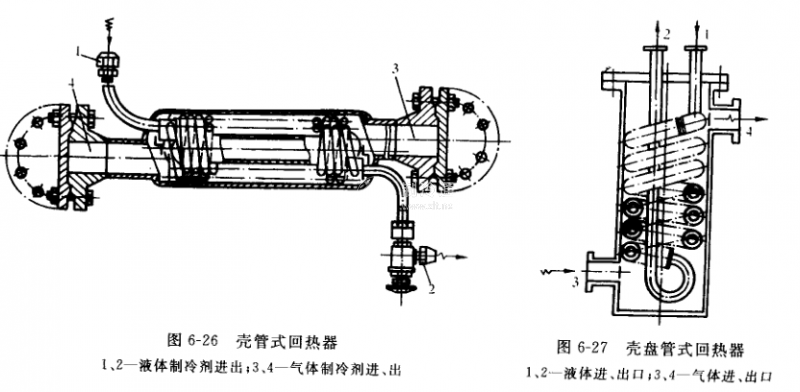

    圖6-26所示為一般常用的殼管式回熱器。它由外殼和帶有肋片的內管組成，制冷劑氣液在回熱器內作相反方向流動進行換熱。由于制冷劑氣體對壁面的放熱系數比液體小，故通常氣體均沿有肋片一側流動。如在圖6-26中液體均在管內流動，氣體在管外殼體內作反向流動。

    圖6-27所示為殼盤管式回熱器，其基本結構與殼管式冷凝器相似。它以螺旋肋片盤管代替了肋片直管。為保證換熱效果，通常制冷劑液體在管內流動，氣體在管外殼內作反向流動。

    此外，一種結構緊湊、換熱效果優良的板式換熱器已日益廣泛地得到應用。目前板式熱交換器在制冷裝置中除用作冷凝器和蒸發器外，也有用作回熱熱交換器的。

    對于小型制冷裝置，為簡化結構，可不專設氣液熱交換器，而是把由貯液器出來的制冷劑液管與自蒸發器出來的回氣管并在一起，兩管外面共同包扎絕熱材料，使氣液通過其管壁進行熱交換，實現回熱。
